观光电梯钢骨架结构CAD施工图纸(7层排架)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:3张

附件详情

结构设计说明 、钢柱布置图、电梯井基础、钢梁布置图、基础详图、电梯骨架详图一、电梯骨架详图二、电梯骨架详图三共3张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

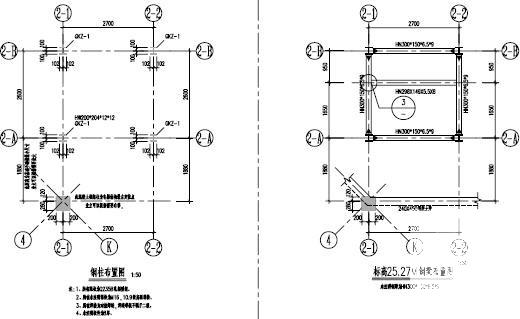

  • 观光电梯钢骨架结构CAD施工图纸(7层排架) - 1
    第 1 张图

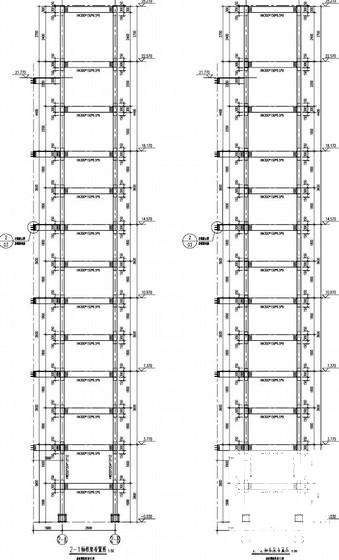

  • 观光电梯钢骨架结构CAD施工图纸(7层排架) - 2
    第 2 张图
  • 观光电梯钢骨架结构CAD施工图纸(7层排架) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
