4层招待所综合楼给排水全套CAD施工大样图
- 设计说明：有
- 建筑类别：办公,宾馆,娱乐,餐饮,体育
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 建筑面积：8346平方米
- 地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,灭火器配置系统
- 供水设备：水泵站,水池
- 供水方式：市政供水,无负压供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 大样节点：厨房,卫生间,设备房布置
- 热水供应方式：集中热水供应
附件详情
- 给排水设计说明
- 给排水设备材料表
- 一层平面图
- 二层平面图(管道夹层）
- 二层平面图
- 三层平面图
- 四层平面图
- 15.000标高屋顶平面图
- 热水系统图
- 给水系统图
- 排水系统图
- 消火栓系统图
- 厨卫大样图
附件详情
该项目为四层招待所，建筑包括办公、包房、客房、西餐厅、健身娱乐室、绿化中庭、大堂、大餐厅。该项目总建筑面积为8346平方米，耐火等级：二级。图中尺寸单位：标高以米计，其他以毫米计。图中管线标高：除注明者以注明为准外，压力管（生活给水）均为管中心标高，非压力管（污水、雨水管等）均为管内底标高。设计范围:该项目设计范围为生活给水系统、生活污废水系统、
。
编制于2011年，共11张图。
二层平面图(管道夹层）
卫生间大样图
给水系统图

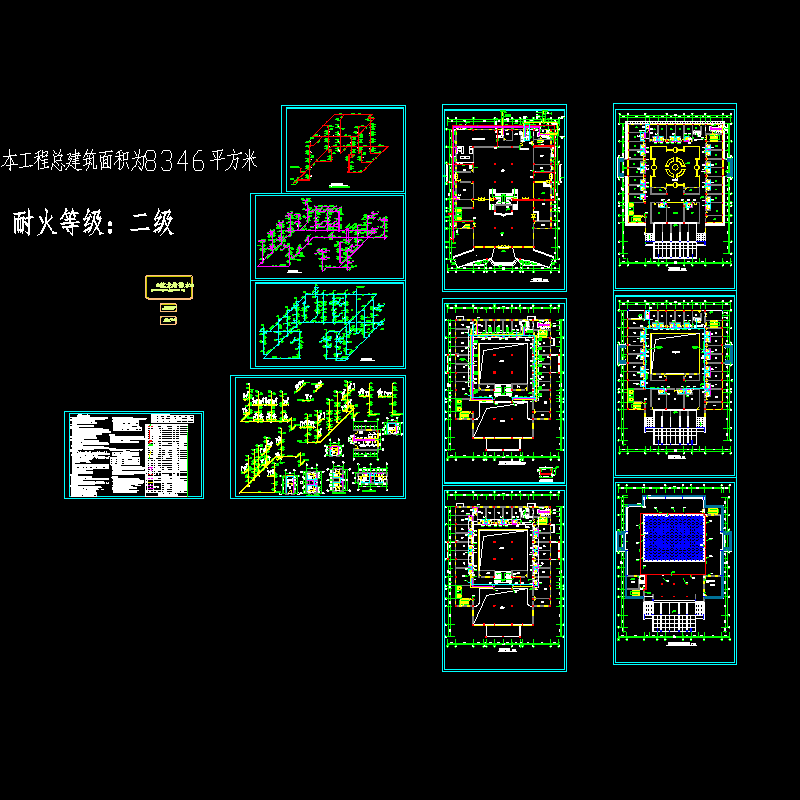

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.97 MB
- 收藏次数：0
-
文件名称：
附件-995860965065665568780.rar
