6层12698平米大型综合楼全套电气施工大样图

附件详情

该附件是大型综合楼全套电气施工图纸（含娱乐、招待所及办公楼），总共40张。

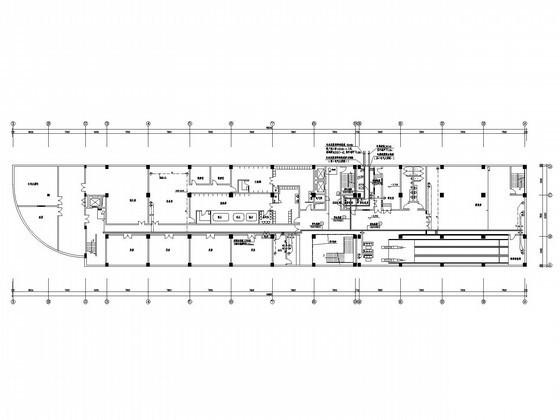

该项目为综合性服务楼。地下一层为娱乐及设备用房；首层为招待所的大堂，展厅，接待用餐厅厨房等，临街为银行及开票用房；二层为公司办公室、贵宾室及接待用包间；三、四、五、六层为招待所，四层设大会议室一间。建筑设计结构形式分为两种：首层大堂及厂区大门雨蓬部分建筑设计结构形式为钢结构，其余建筑主体部分为框架结构，楼板为现浇。总建筑面积为12698m,其中地下室1796m，建筑檐口距地24m.

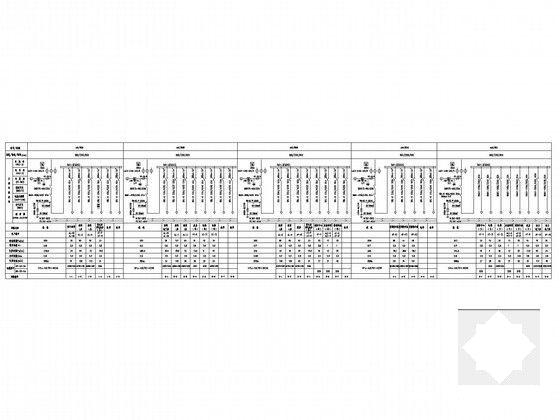

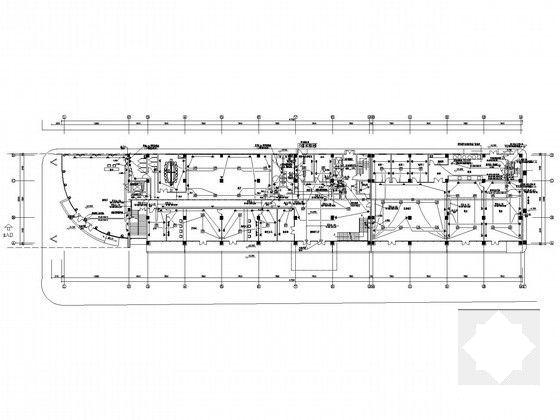

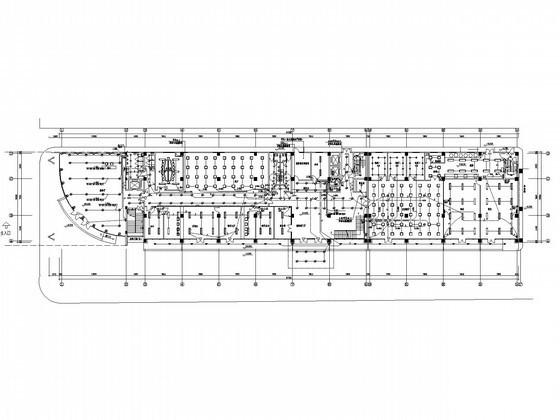

电气设计包括：配电系统、动力与照明系统、防雷接地、电话系统、有线电视系统、数据网络系统、保安监控系统及火灾自动报警系统。
