5层库房楼建筑给排水CAD施工大样图
- 设计说明：有
- 建筑类别：其他
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：12张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱
附件详情
- 资料目录
- 设计说明
- 一层平面图
- 二层平面图
- 三层平面图
- 四层平面图
- 五层平面图
- 屋面平面图
- 水箱平面图
- 污水管系统图
- 生活给水系统图
- 消防给水系统图
- 卫生间大样图
附件详情
项目概要：该项目是一库房楼建筑给排水项目，建筑层数为地上五层，建筑高度为：21米，属于二类多层建筑；
设计范围：生活给水系统、排污系统、雨水系统、消火栓系统。
共计10张图纸；
屋面给排水平面图
生活给水系统图
消防给水系统图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

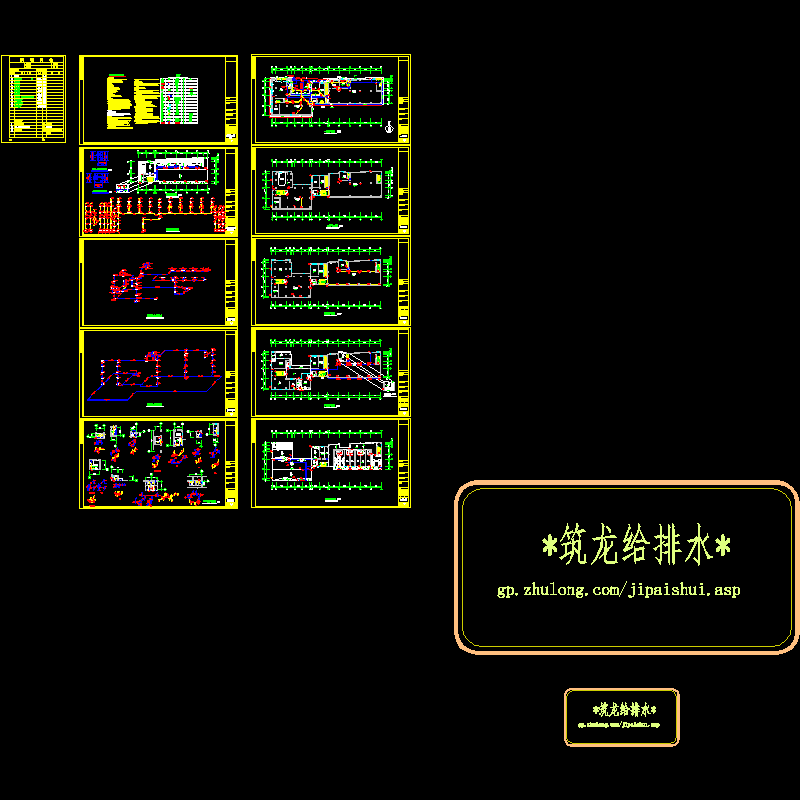

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.88 MB
- 收藏次数：0
-
文件名称：
附件-995860957957699988067.rar
