地上2层框架结构门卫房结构设计施工大样图

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该附件为地上二层的门卫房,结构体系为钢筋混凝土框架结构,基础类别为天然地基独立基础,7度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、柱平面定位图、结构平面图、基础大样图等共3张图纸。
出图时间:近代.10。

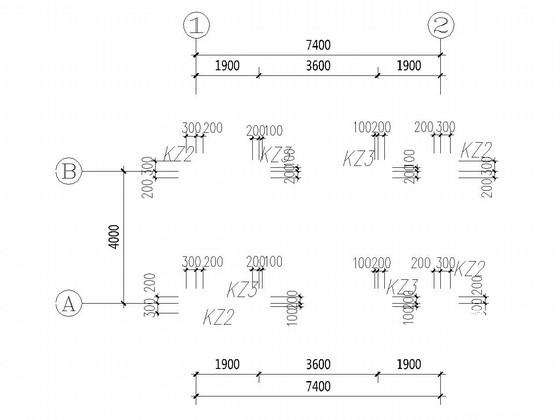

柱平面定位图

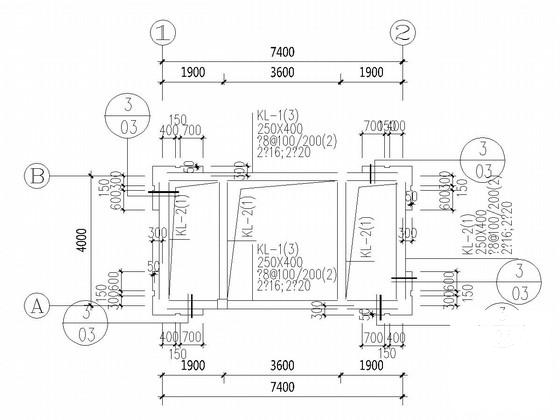

一层结构平面图

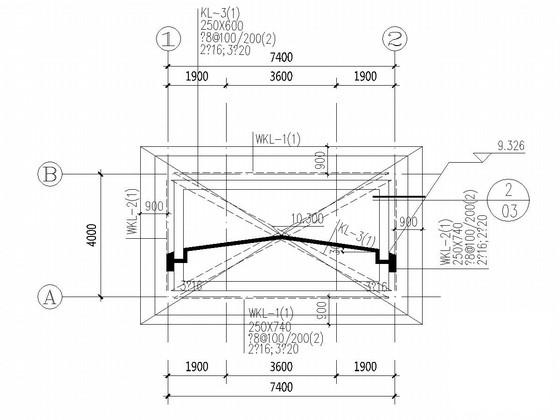

屋顶结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 门卫结构设计 - 1
    门卫结构设计 - 1
  • 门卫结构设计 - 2
    门卫结构设计 - 2
  • 门卫结构设计 - 3
    门卫结构设计 - 3
  • 门卫结构设计 - 4
    门卫结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
