地上9层框架结构商住楼结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8+1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:22张

附件详情

该附件为湖北某商住楼,地上8+1层,高度为26.95米,结构型式为框架结构,基础型式为柱下钢筋混凝土独立基础结合墩基础,6度设防。
该资料包含:钢 结构设计说明 、基础 平面布置图 、独立柱基础配筋大样、墩基础配筋大样、基础梁配筋平面图、柱配筋平面图、梁配筋平面图、板配筋平面图、楼梯及大样详图等共22张图纸。

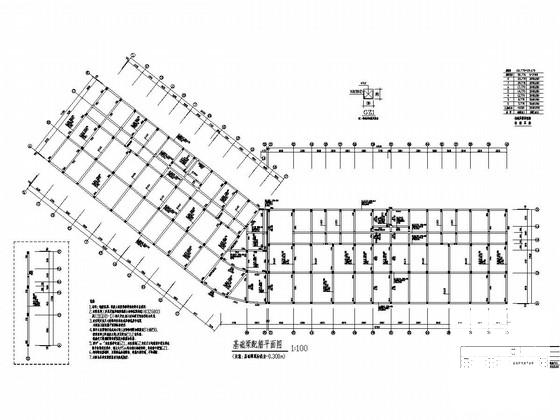

基础梁配筋平面图

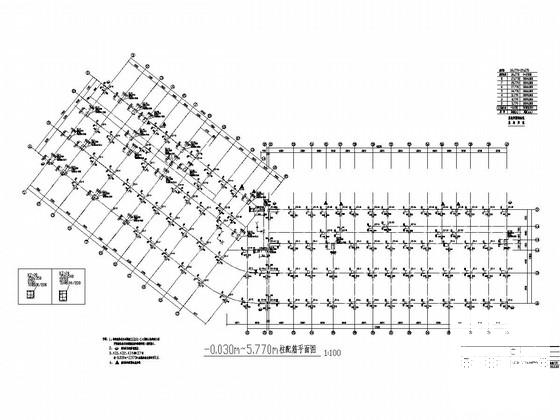

-0.030m~5.770m柱配筋平面图

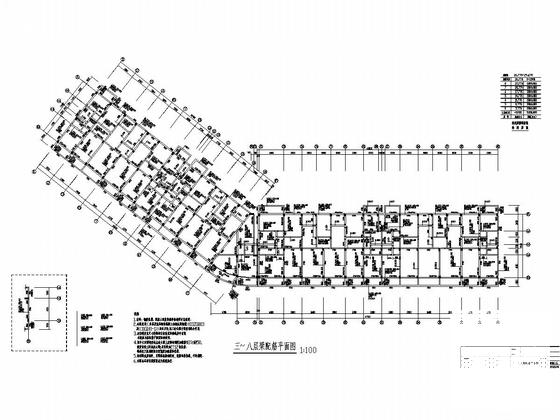

三~八层梁配筋平面图

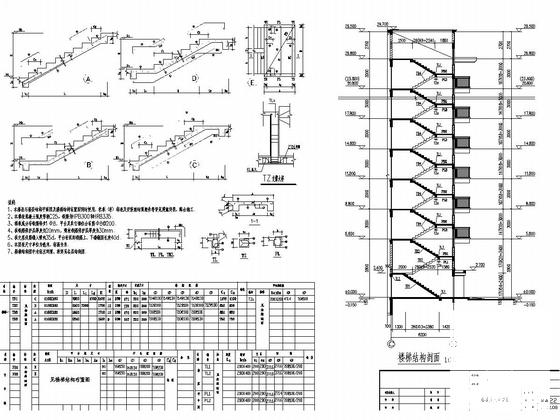

楼梯及大样详图

二层板配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构商住楼 - 1
    框架结构商住楼 - 1
  • 框架结构商住楼 - 2
    框架结构商住楼 - 2
  • 框架结构商住楼 - 3
    框架结构商住楼 - 3
  • 框架结构商住楼 - 4
    框架结构商住楼 - 4
  • 框架结构商住楼 - 5
    框架结构商住楼 - 5
  • 框架结构商住楼 - 6
    框架结构商住楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
