小型轴流泵排涝泵站工程施工大样图

附件详情

该项目泵站设计流量为1.68m/s，安装1台700ZLB-160型轴流泵，叶片安放角为+2度，配套功率75KW。墙后回填土采用黄粘土分层夯实，层厚30cm，压实度不小于0.91。进口现浇混凝土护底设置冒水孔，直径50mm，间距1.5m，呈梅花形布置。
【主要施工图】

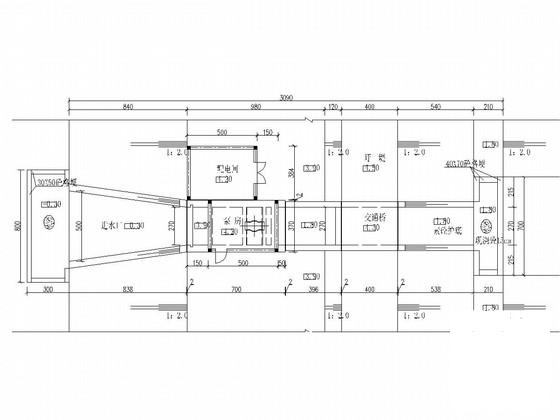

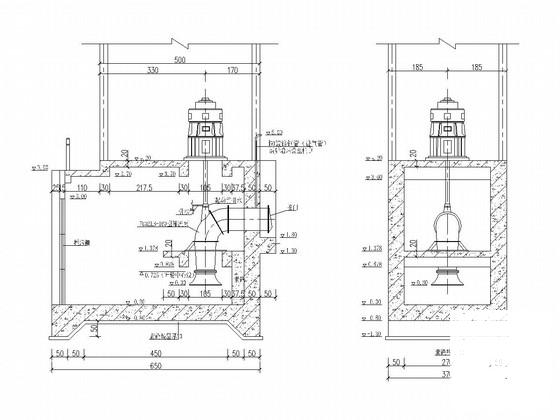

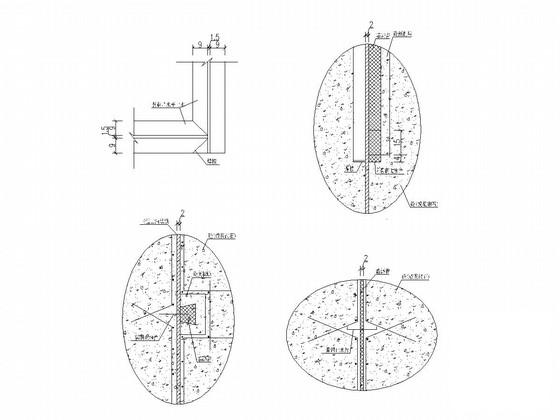

1、泵站平面施工图；2、泵站剖面施工图；3、泵室施工图(底层、水泵层、电机层)； 4、进水口施工图；5、泵室纵剖面配筋图；6、进水口配筋图；7、出水侧U型槽配筋图；8、止水大样图；9、止水大样图；10、孔洞钢筋加强图。
13张，。
