6度区30层剪力墙高层住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,地上30层,剪力墙结构,地下1层,抗震设防烈度为6度,该项目主楼采筏板基础,地基采用CFG桩进行加固处理,基础设计等级为甲级。

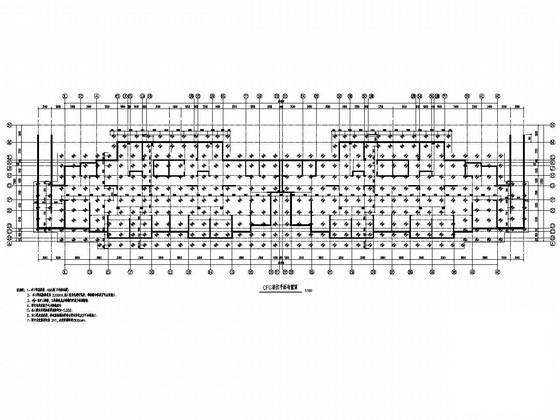

该资料包含:结构设计总说明,基础设计说明,CFG桩复合地基设计说明,CFG桩位平面布置图,基础平面布置图,墙、柱平面布置图,各层结构板配筋图,结构 平面布置图 ,梁平法配筋图,楼梯图, 节点详图 等共计36张图。
分享投稿时间:近几年10月。

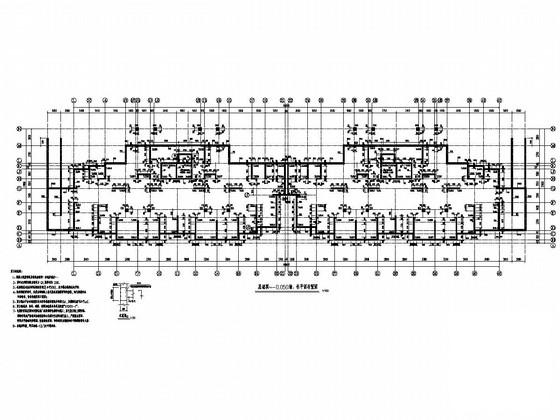

基础顶~-0.050墙、柱平面布置图

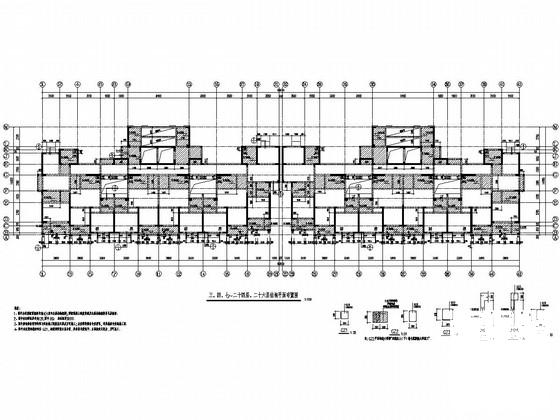

三、四、七~二十四层、二十六层结构平面布置图

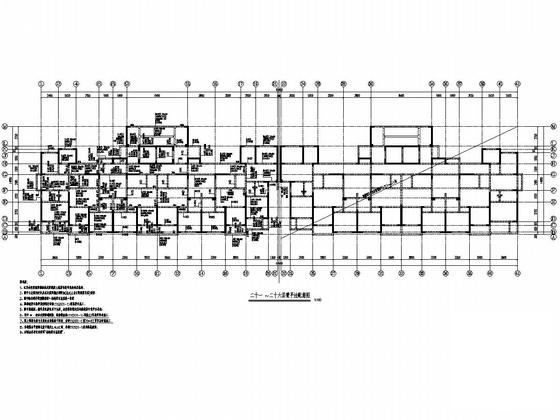

二十一 ~二十六层梁平法配筋图

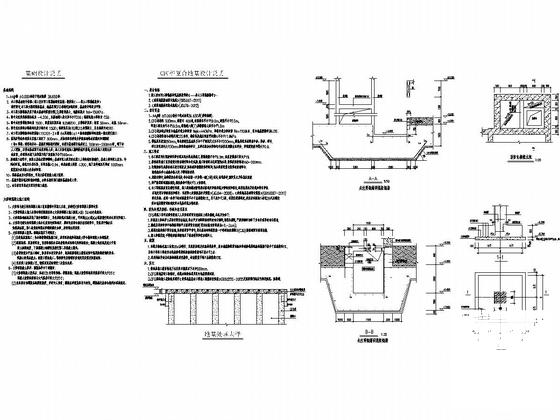

CFG桩复合地基设计说明

节点大样图

三~三十层板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层住宅图 - 1
    高层住宅图 - 1
  • 高层住宅图 - 2
    高层住宅图 - 2
  • 高层住宅图 - 3
    高层住宅图 - 3
  • 高层住宅图 - 4
    高层住宅图 - 4
  • 高层住宅图 - 5
    高层住宅图 - 5
  • 高层住宅图 - 6
    高层住宅图 - 6
  • 高层住宅图 - 7
    高层住宅图 - 7
以上是部分截图,请下载附件后查看完整高清内容
