国内柏莱特影视文化产业园-1#配电室改扩建工程CAD图纸

一、图纸说明

1.10kV高压开关柜均采用电缆上进上出线方式;

2.操作电源为DC220V,采用RNP881L/RNP883T综合保护装置,保护配置如下

电源进线柜:过流、速断、零序保护:

母联柜:过流、速断:

变压器出线柜:过流、速断、零序、高温、超温保护,变压器门误操作报警:

3.两路电源进线断路器分别与各自进线隔离手车和计量柜手车之间设电气闭锁，母联断路器与母联隔离手车之间设电气闭锁;防止带负荷拉隔离手车。

4.两路电源进线断路器与母联断路器之间设电气闭锁,保证只能有两个开关同时运行。

5.计量柜安装有功无功表多功能、远程采集器。

6.熔断器XRNP-12/1A 3只、XRNP-12/0.5A 3只备用。

7.新装三相10kV多功能四费率电光总表1.5(6)A二组,附PT 10000/100,CT 300/5 各二组。

二、图纸展示

封面

低压系统图

电气

高压系统图

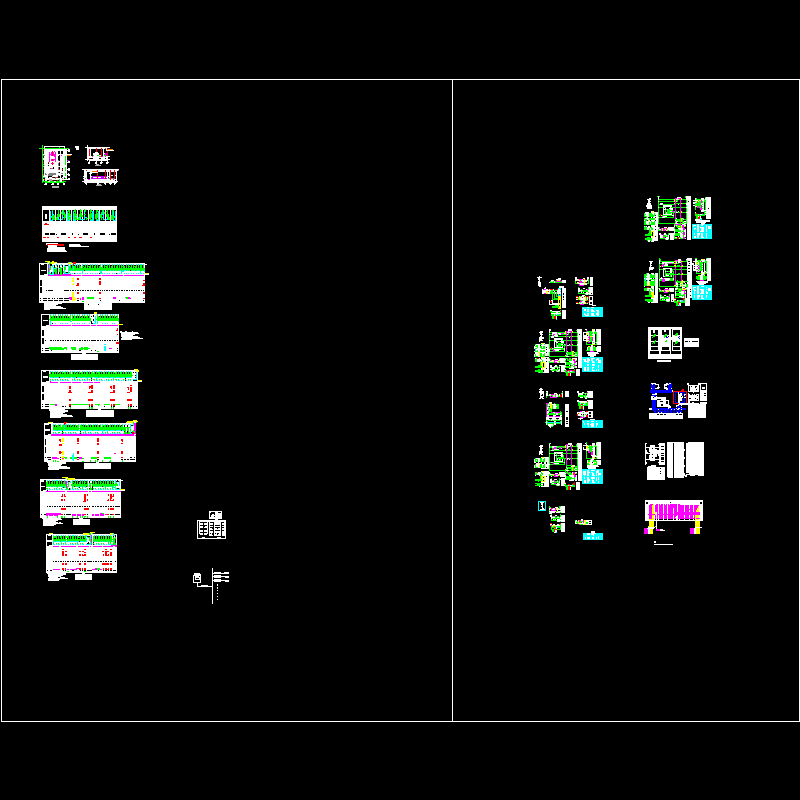

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
