大型4层锅炉房及干煤棚结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目锅炉房四层框架结构,局部一层;干煤棚地上一层排架结构,锅炉房建筑面积:1627.00米 , 占地面积:845.14,米,建筑高度23.20米;干煤棚建筑设计面积:1539.24米,占地面积:1539.24米,建筑高度16.06米。抗震设防烈度7度,地基基础设计等级丙级,采用钢筋混凝土阶型独立基础。
包括: 结构设计说明 ,基础图,模板图,梁板配筋图,预埋件布置图,砖砌烟囱图,建筑设计说明,平面图,立面图,剖面图等共计42张图。

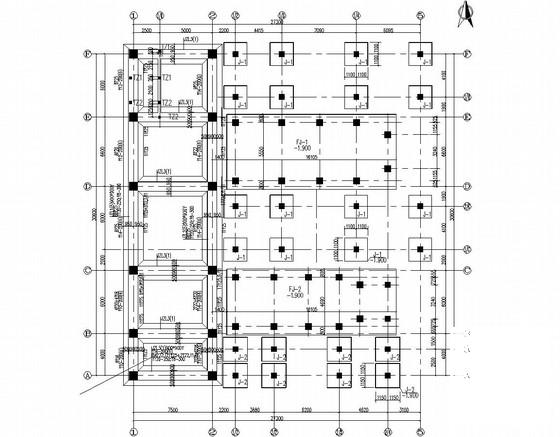

基础图

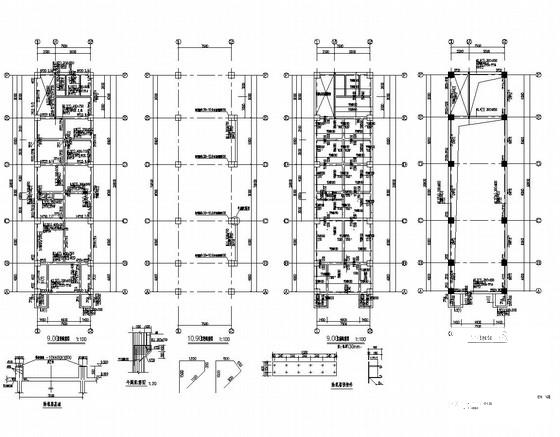

9.00、10.90、13.50米梁、板配筋图

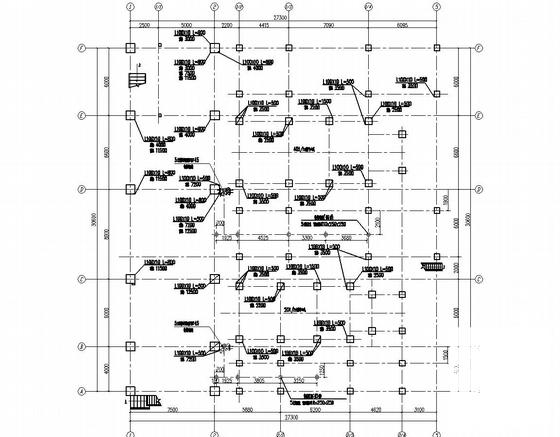

柱侧面预埋件示意图

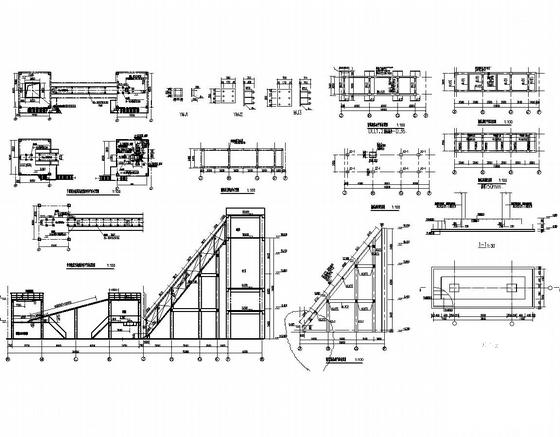

输煤廊预埋件布置图

首层平面图

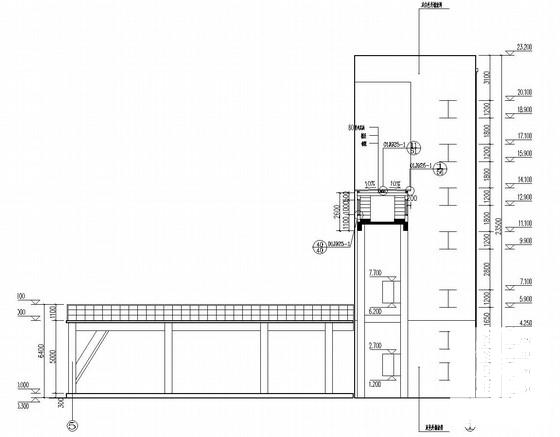

首层平面图 剖面图

锅炉房、干煤棚梁板配筋图

锅炉给煤仓详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 锅炉房施工图纸 - 1
    锅炉房施工图纸 - 1
  • 锅炉房施工图纸 - 2
    锅炉房施工图纸 - 2
  • 锅炉房施工图纸 - 3
    锅炉房施工图纸 - 3
  • 锅炉房施工图纸 - 4
    锅炉房施工图纸 - 4
  • 锅炉房施工图纸 - 5
    锅炉房施工图纸 - 5
  • 锅炉房施工图纸 - 6
    锅炉房施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
