干煤棚、钢渣棚、铁精矿棚土建CAD施工图纸

• 建筑类别：工业建筑

• 建筑高度：单层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢结构

• 钢结构：轻钢结构

• 基础形式 ：独立基础

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：7度抗震

• 风压：0.30kN/平方米

• 雪压：0.50kN/平方米

• 参考图纸：12张

• 图纸年代：近代

本图为钒钛磁铁还原中试线项目干煤棚、钢渣棚、铁精矿棚土建施工图。抗震设防烈度7度，结构安全等级二级，地基基础设计为丙级。

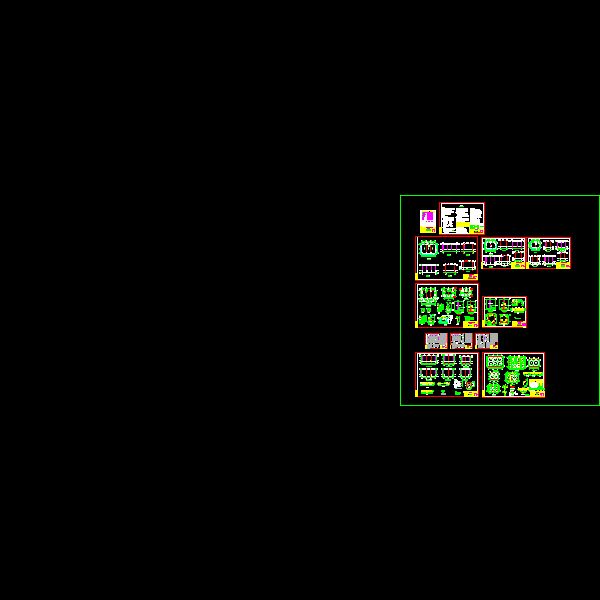

该资料包含：设计总说明，干煤棚、铁精矿棚、钢渣棚平、立、剖面图，基础施工图，挡墙与积水坑施工图，支撑施工图，屋架施工图，钢架图，共计12张图。

出图时间：2016年3月。

干煤棚平、立、剖面图

基础施工图

支撑施工图

屋架施工图
