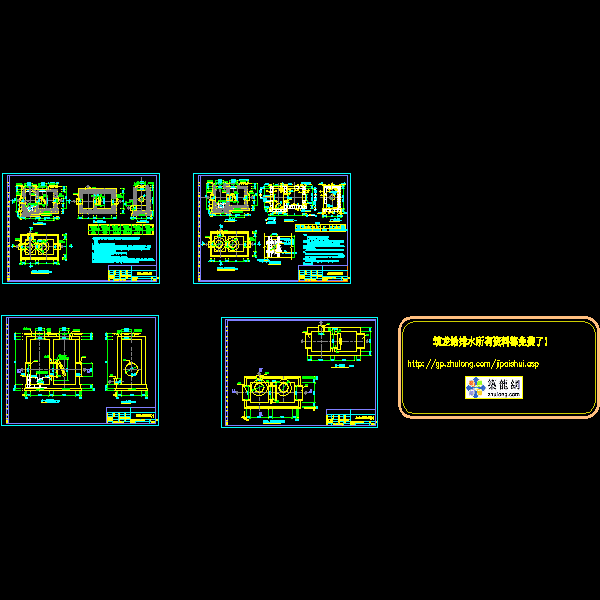

截污井拍门井CAD大样图纸(钢筋混凝土)

附件详情

注:本截污井适用于截污管顶低于及等于合流管底.即C>0.原合流排出管(溢流管)
1,本图单位:标高以米计,其余以毫米计.
2,各溢流井和拍门井位置及图中各值A1,A2,B1,B2,D1,D3,D4等另见平面设计图(P-03).
3.拍门规格同连接钢管,连接法兰按拍门的要求加工,产品出厂前,要求厂方根据放行水位,调整好拍门空箱内的水位,安装详生产厂家安装说明.
4.拍门安装后,应进行防腐,采用STIC防腐漆,底面各油三层.
5.检查井盖采用生铁盖.井盖座。
6.井盖.井盖座及预制钢筋混凝土井环详见。
7.截污井要求设流槽。流槽表面及井身内外表面用1:2水泥砂浆批挡20厚.流槽做法详见.
8.本截污井,拍门井的结构设计图另详P-03-2/2图.结构尺寸以结构图为准.
