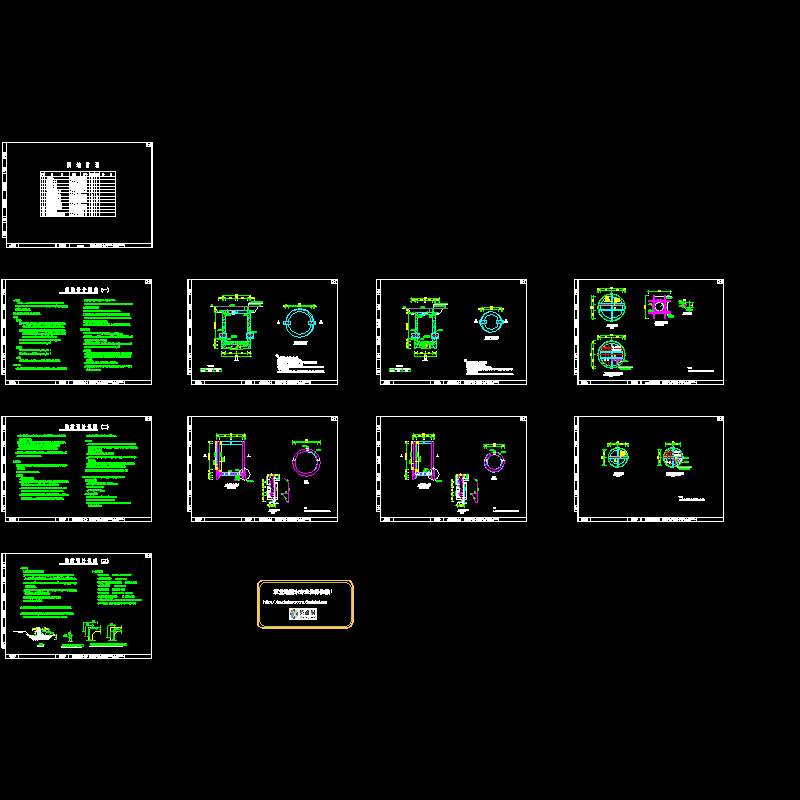

污水顶管CAD施工图纸

附件详情

一、概述：该项目系xxxxx经济开发区锦文路（天成路～205国道）污水管道顶管工程施工图设计。
二、设计依据
1.《xxxxx知名地产总体规划》；
2.《xxxxx知名地产给排水专项规划》；
3. xxxxx开发区相关道路排水工程施工图纸及竣工图纸；
4. 1：1000地形图及其他相关资料等（甲方提供）；
5. 采用的规范及标准：
a.《室外排水设计规范》（GB50014-2006）；
b.《05系列江苏省工程建设标准设计图集·给水排水图集》〔苏S01-2004（以下简称《省标》）〕。 c.《给水排水管道工程施工及验收规范》（GB50268-2008）。 d.《给水排水工程顶管技术规程》（CECS246:2008）。
三、坐标、高程： 南京地方坐标系，吴淞高程。
四、 设计说明：
1. 该资料中，DN1200污水管道承接天成路污水自流排入滨江2号污水泵站进水管。
2. 污水管道中心线和检查井平面定位以坐标定位。

3. 管材：管材采用Ⅲ级钢筋混凝土排水管，管材质量应符合《混凝土和钢筋混凝土排水管（GB/T11836-1999）》的要求。
4. 该项目采用顶管法施工的管道，在施工前，施工单位应根据该项目的情况做好顶管施工组织计划。就顶管段长度确定顶力计算、后背设计、 减阻措施、注浆加固等主要技术问题做出详细的施工设计，以保证顶管工程顺利完成。
5. 施工单位应根据管道所处土层性质、管径管材强度、地下水位、附近地上与地下建、构筑物和各种设施 等因素，确定经济可靠的顶进方法。
6. 该项目顶管管道连接采用F-B型钢套环橡胶圈防水接口，具体做法见结构施工图。
a.要求钢筋混凝土管节表面光洁、平整，无砂眼、气泡；接口尺寸符合规定。
b.橡胶圈的外观和断面组织致密均匀，无裂缝、孔隙或凹痕等缺陷；安装前应保持清洁，无油污，且不得在阳光下直晒。
c.钢套环接口无疵点，焊接接缝平整，肋部与钢板平面垂直。钢套环外壁采用IPN8710-1防腐底漆二道，IPN8710-2A防腐面漆二道。
