2×8米钢筋混凝土空心板桥台桩基钢筋节点CAD详图纸设计

附件详情

2.本桥上部采用1×10米预应力混凝土空心板,下部桥台采用双柱式桥台,桩基础。
3.设计荷载公路Ⅱ级,地震动峰值加速度为0.2g。
4.桥面横坡1.5%由桥面铺装厚度100~153mm形成,桥面铺装采用C40W6混凝土。
5.本桥在桥台位置处各设一道GQF-C20伸缩缝,桥台处支座采用GYZ175×42mm板式橡胶支座,共计24块。
6.本桥在桥下及上下游各15米范围内对渠道边坡及渠底进行护砌,采用400mmM7.5浆砌片石 300mm砂砾垫层。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

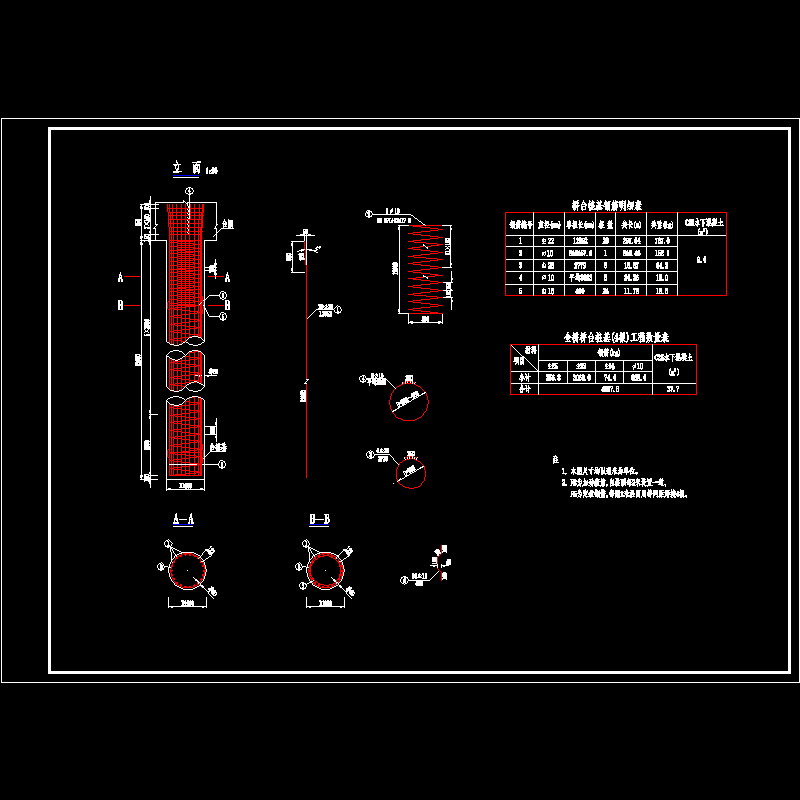

  • 2×8米钢筋混凝土空心板桥台桩基钢筋节点CAD详图纸设计 - 1
