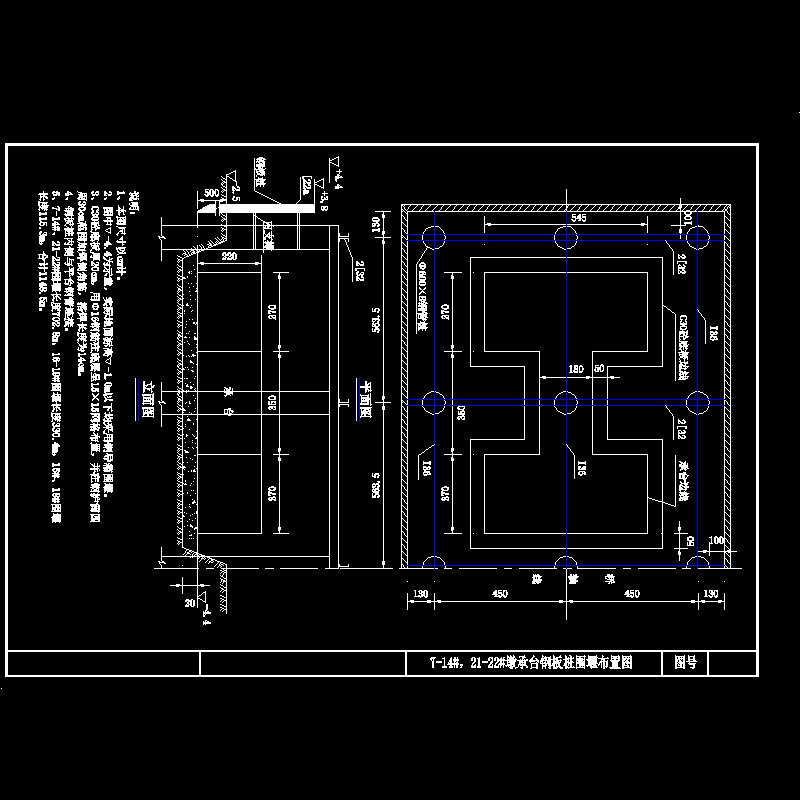

桥梁承台钢套箱构造CAD图纸

附件详情

说明：
1、本图尺寸以cm计。
2、图中 -4.4为示意，实际地面标高 -1.0m以下均采用钢导箱围堰。
3、C30砼底板厚20cm，用Φ16钢筋在底层呈15×15网格布置，并在钢护筒四周30cm范围加焊倒角筋，搭焊长度为14cm。
4、钢板桩内侧与平台钢管连接。
5、7-14#、21-22#围堰长度702.8m，16-19#围堰长度330.4m，15#、18#围堰长度115.3m，合计1148.5m。
