6层框架结构旅游区办公楼建筑结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:39张
  • 设计年代:近代

附件详情

该项目办公楼主楼地上6层、地下1层及辅楼2层,总建筑面积:9280.0平方米,主楼地下一层层高3.3m,一层4.2m,二层以上各层层高3.6m,辅楼一层层高4.2m,二层层高4.5m,框架结构,筏板基础,基础设计等级为丙级,7度设防。
结构专业该资料包含:结构设计总说明,基础板配筋平面,基础梁配筋平面,柱定位平面,各层结构平面图,梁配筋图,水箱间层结构平面,楼梯图等共计17张图。

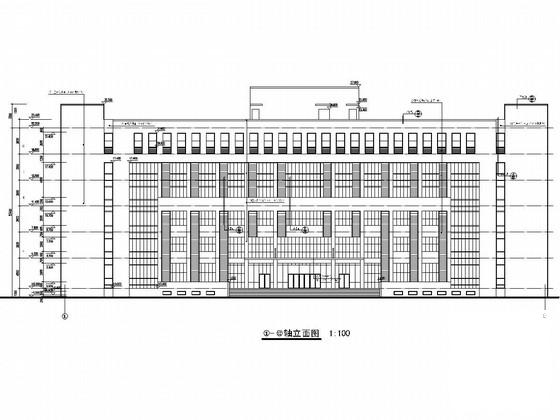

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,汽车坡道中轴剖面展开图, 楼梯详图 ,卫生间详图,节点详图,门窗详图等共计22张图。
分享投稿时间:近几年6月。

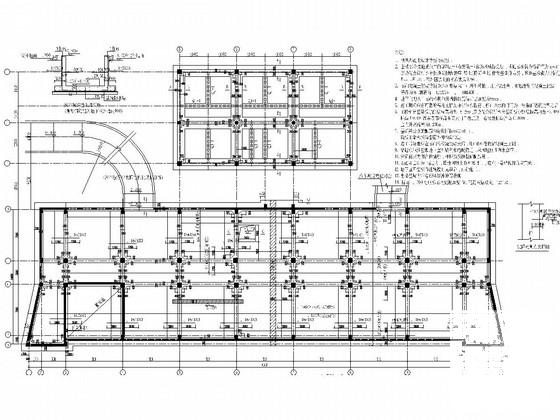

基础底板配筋平面

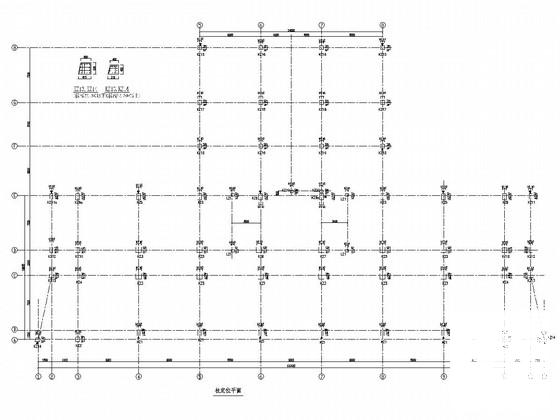

柱定位平面

第六层结构平面

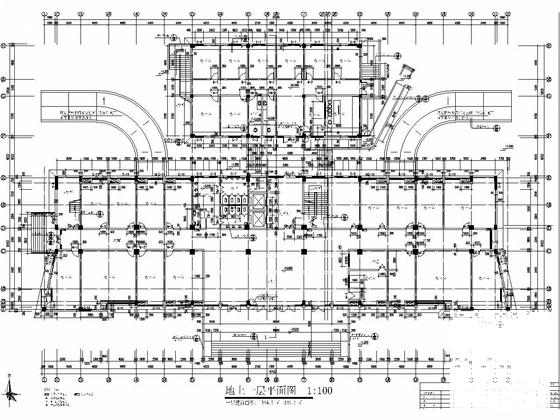

地上一层平面图

节点详图

门窗详图

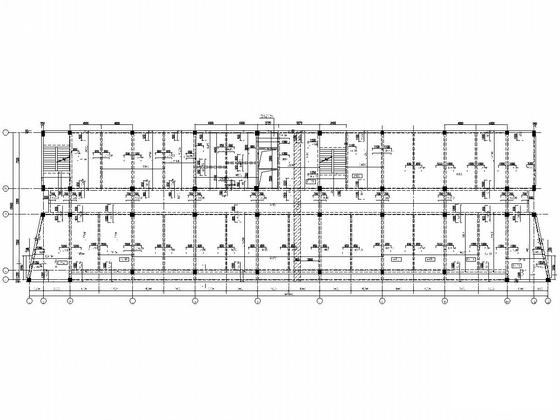

第三层平法梁配筋平面

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 办公楼建筑图纸 - 1
    办公楼建筑图纸 - 1
  • 办公楼建筑图纸 - 2
    办公楼建筑图纸 - 2
  • 办公楼建筑图纸 - 3
    办公楼建筑图纸 - 3
  • 办公楼建筑图纸 - 4
    办公楼建筑图纸 - 4
  • 办公楼建筑图纸 - 5
    办公楼建筑图纸 - 5
  • 办公楼建筑图纸 - 6
    办公楼建筑图纸 - 6
  • 办公楼建筑图纸 - 7
    办公楼建筑图纸 - 7
  • 办公楼建筑图纸 - 8
    办公楼建筑图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
