现代风格休闲旅游区全套施工图纸

  • 知名地产类型:风景区
  • 图纸设计深度 :施工图
  • 项目所在地:四川
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 参考图纸:32张
  • 景观设施:亭廊花架,平台栈道汀步,座凳座椅,景墙围墙,驳岸挡土墙,栏杆,树池花坛花钵,水景设计,景观照明,停车场,标识系统,铺装设计

附件详情

四川某休闲旅游区全套施工图:包括各种铺装做法,水景系统,水系,各种建筑小品的详细施工图纸,建筑用材及整个区域的各个节段施工图纸;是景观施工中不可多得的借鉴材料。
B区草坪详图YS-B-30 B区草亭详图(二)YS-B-31 B区方亭详图(二)YS-B-33 B区方亭详图(三)YS-B-34
B区方亭详图(四)YS-B-35 B区方亭详图(一)YS-B-32 B区方形树池、圆形树池,水中花池详图YS-B-15
B区景墙详图 YS-B-07 B区木廊架详图YS-B-29 B区木栈道基础平面图YS-B-19
B区木栈道平面图YS-B-18 B区木栈道索引图YS-B- B区木栈道详图YS-B-22
B区木栈道详细图 B区桥(一)详图YS-B-38 B区沙滩放线图YS-B-16
B区下沉式广场详图(二)YS-B-37 B区下沉式广场详图(一)YS-B-36 B区小型广场铺装详图YS-B-26
B区园路铺装图(二)YS-B-28 B区园路铺装详图(一)YS-B-27 B区栈道木架亭详图YS-B-25
B区综合接待中心木平桥详图YS-B-14 B区综合接待中心木平台详图YS-B-13
B区综合接待中心铺装详图(二)YS-B-10 B区综合接待中心铺装详图(三) YS-B-11
B区综合接待中心铺装详图(四)YS-B-12 B区综合接待中心铺装详图(一)YS-B-09
儿童砂坑 YS-B-06 停车场详图YS-B-39 样板 总平
共有32张CAD图纸,比较系统,制图规范。图框隐去。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

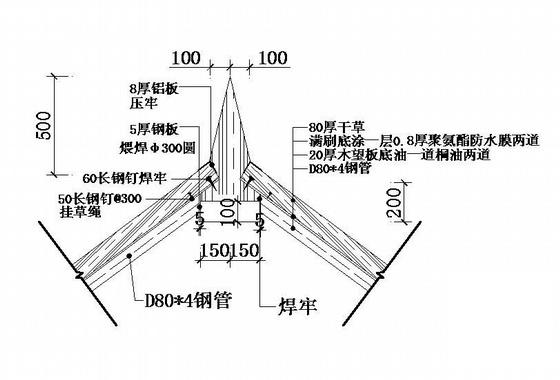

  • 现代风格休闲旅游区全套施工图纸 - 1
    第 1 张图

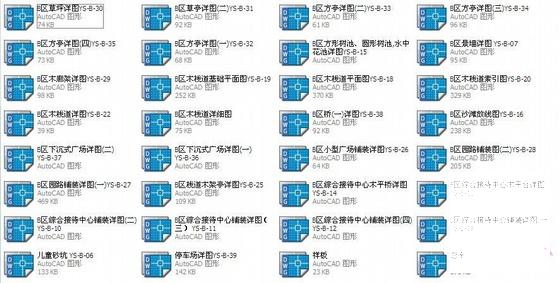

  • 现代风格休闲旅游区全套施工图纸 - 2
    第 2 张图

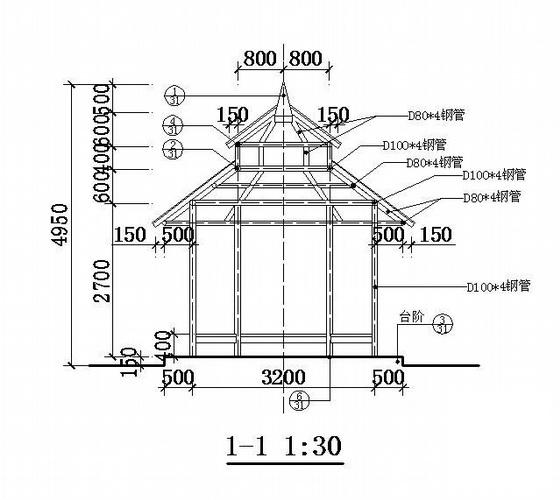

  • 现代风格休闲旅游区全套施工图纸 - 3
    第 3 张图

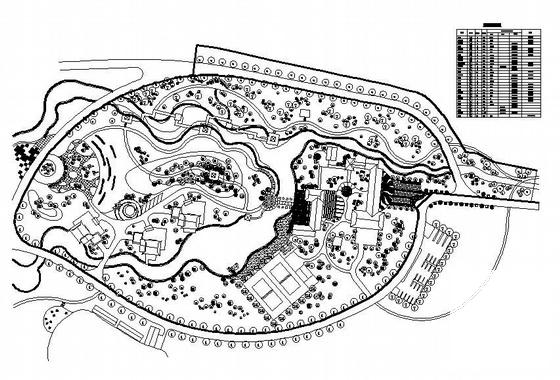

  • 现代风格休闲旅游区全套施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
