旅游区污水处理站给排水施工图纸

  • 类型:污水处理厂
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:10-20张
  • 设计年代:近代
  • 设计详细说明:有
该附件为 旅游区污水处理站给排水图纸2019
工程概述
1. 该项目为关岭县九仙洞旅游区污水处理站项目。
2. 该项目规模为500m3//d。处理对象为片区内生活污水。
3. 设计出水水质:城镇污水厂污染物排放标准,一级A标准
工艺流程简述
本项目污水处理采用MBR污水处理设备,型式为地埋式。集成式MBR污水处理设备是以平板膜生物反应器为核心工艺的成套化产品,处理工艺为加强脱氮除磷+接触氧化+平板MBR膜,具有工艺可靠、出水稳定,污泥产量少等特点。
1.生活污水经管网收集后自流进入调节池。在生活污水进入调节池前设置机械格栅,用以去除生活污水中的软性缠绕物、较大固颗粒杂物及飘浮物。然后经调节池收集、调质后,由潜水泵提升至集成式MBR生活污水处理装置进行生化及物化处理,处理后出水达标排放。
2.集成式MBR污水处理装置由厌氧池、缺氧池、接触氧化池、膜滤池、污泥回流泵、抽吸泵、风机、曝气管道、填料、清洗系统等组成。
图纸展示:

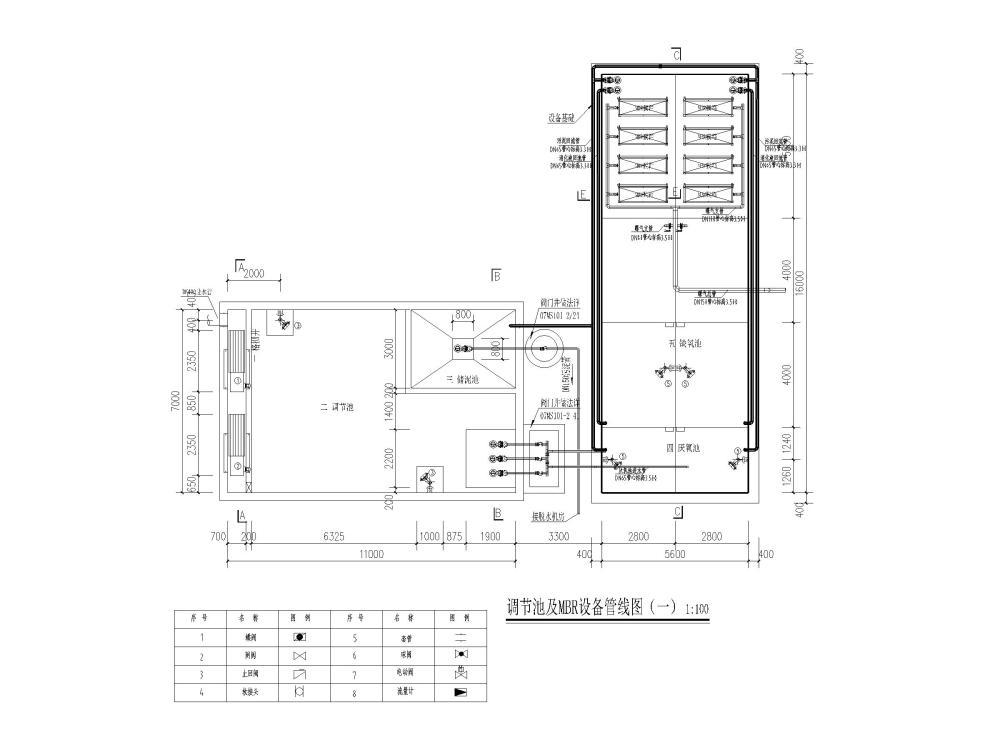

调节池及MBR设备管线图(一)

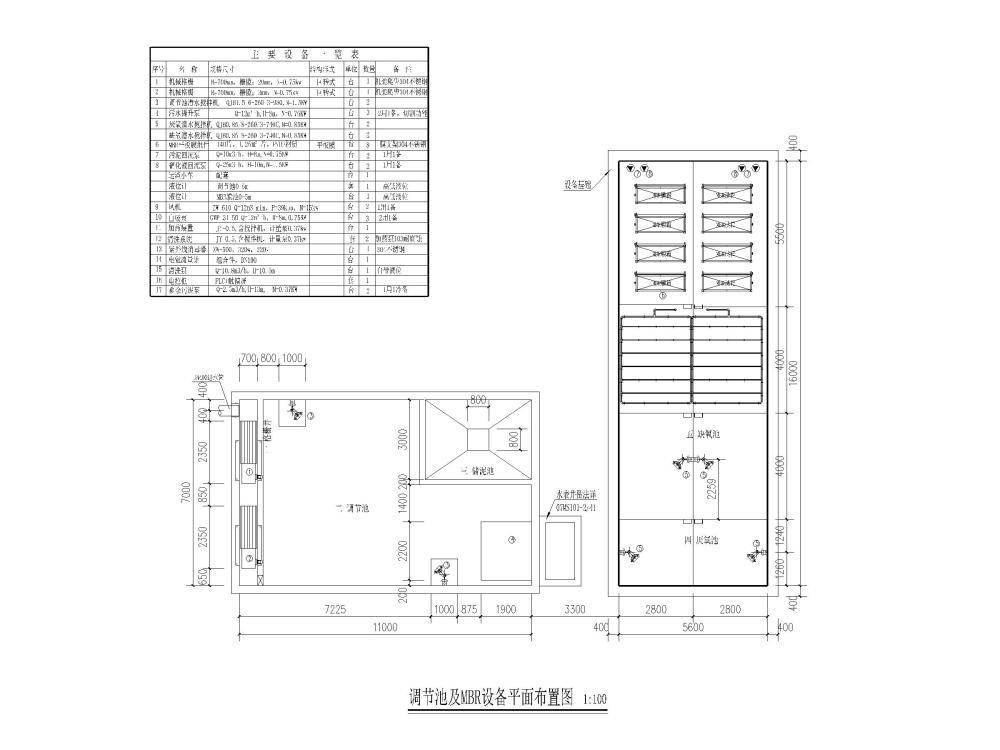

调节池及MBR设备平面布置图
脱水机房、碳源投加间及配电室平面图

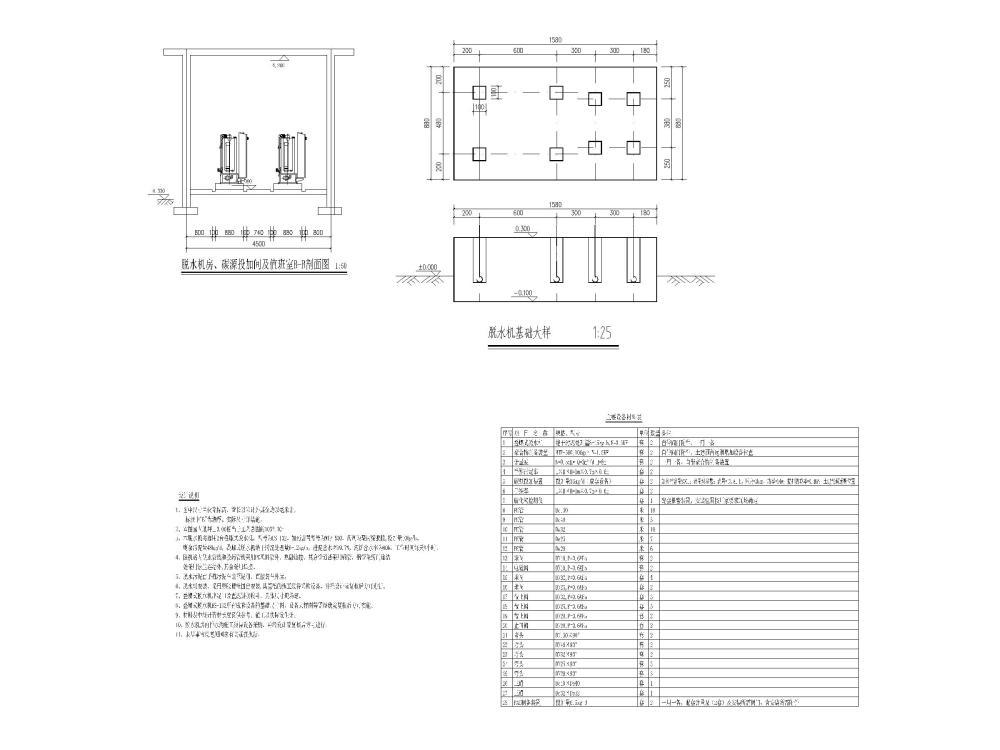

脱水机房、碳源投加间及配电室剖面图

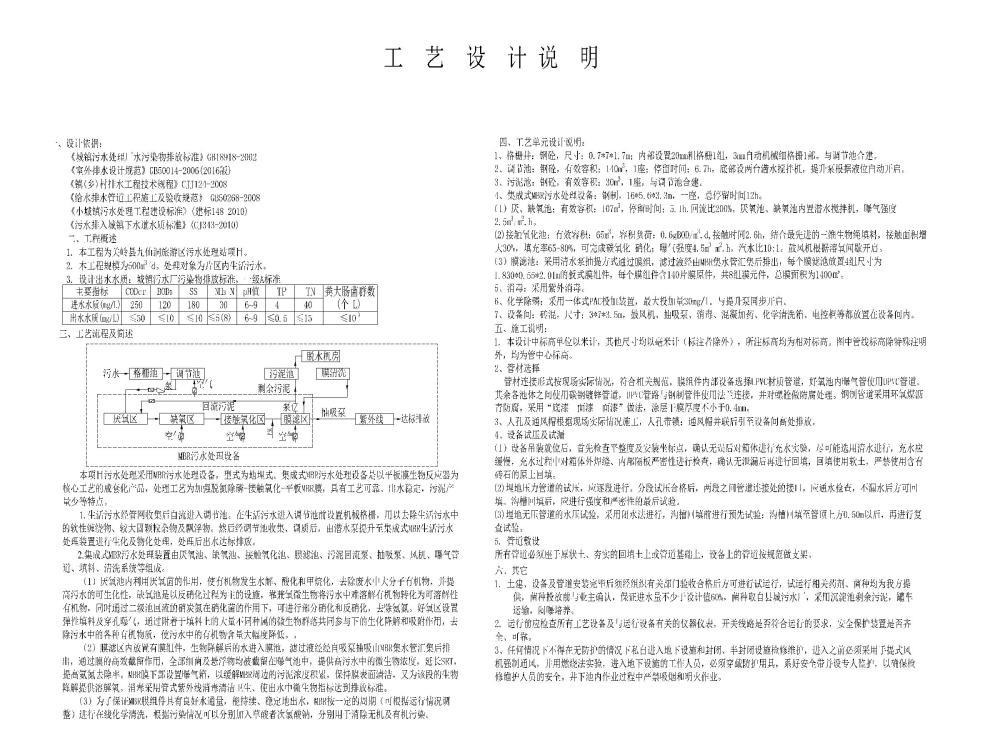

工艺设计总说明
工艺流程图
设备间管路系统图
