1层游乐园公厕及售票厅建筑结构施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目为环球嘉年华游乐园公厕及售票厅,地上一层。总建筑面积258.22平方米,建筑占地面积290.1平方米,框架结构,抗震设防烈度为6度,独立基础,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础 平面布置图 ,基础顶至屋面框架柱布置图,地梁配筋图,屋面梁、板配筋图,共计6张图。

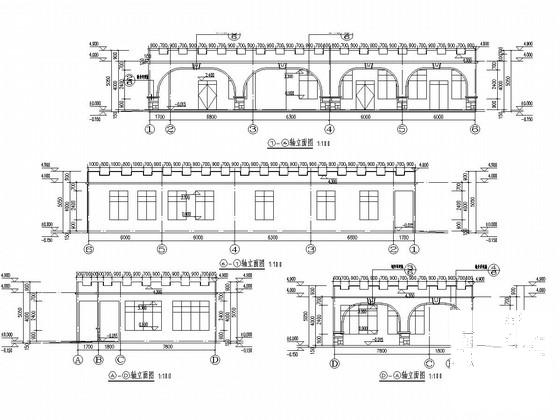

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,外廊造型详图,墙身详图,门窗详图,共计6张图。
电气图纸一张。
分享投稿时间:近几年2月。

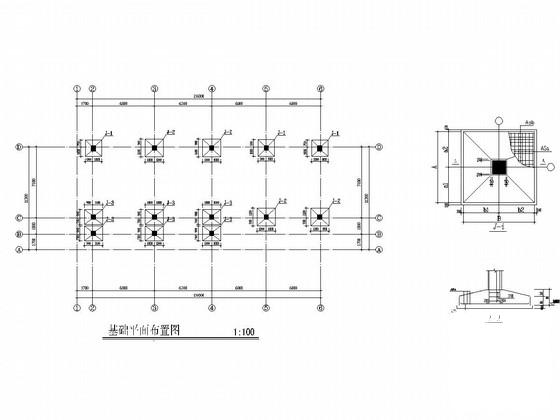

基础平面布置图

基础顶至屋面框架柱布置图

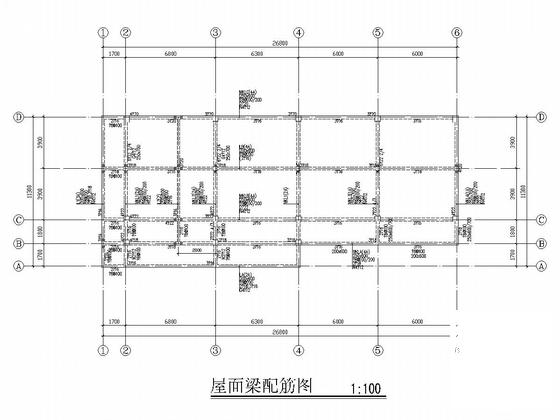

屋面梁配筋图

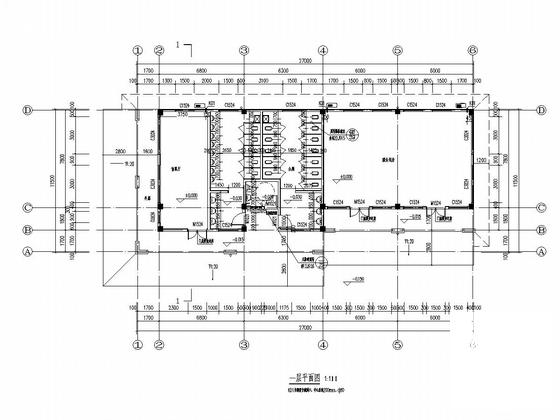

一层平面图

屋面板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公厕施工图纸 - 1
    公厕施工图纸 - 1
  • 公厕施工图纸 - 2
    公厕施工图纸 - 2
  • 公厕施工图纸 - 3
    公厕施工图纸 - 3
  • 公厕施工图纸 - 4
    公厕施工图纸 - 4
  • 公厕施工图纸 - 5
    公厕施工图纸 - 5
  • 公厕施工图纸 - 6
    公厕施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
