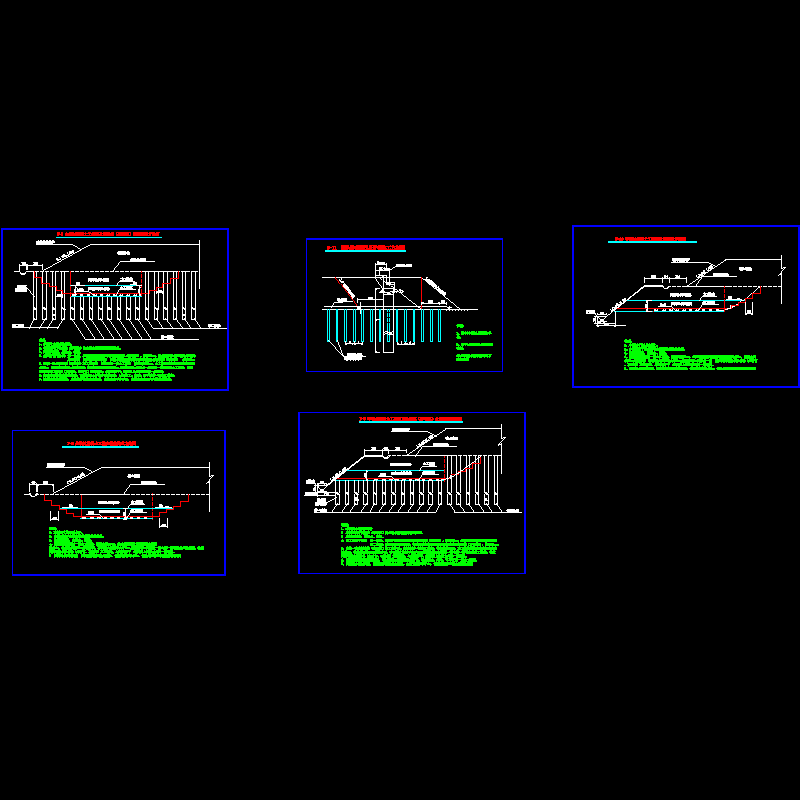

跨水塘桥头路基预压反开槽示意CAD图纸

附件详情

说明：
1、本图尺寸均以厘米计。
2、本图适用于粉喷桩（碎石桩）的全填水塘路段的路基处理。
3、路基填筑前，应排水、清淤。
4、施工分两个阶段：第一阶段，在清淤后的塘底范围内打粉喷桩（碎石桩），桩径50cm，然后回填水塘至塘边原地面：第二阶段，待回填至原地面后，在除水塘底宽范围的路基宽度内打粉喷桩（碎石桩），桩径50cm。
5、当第一阶段粉喷桩（碎石桩）施工完毕后，在塘底铺一层土工格室，格室高度30cm，土工格室铺设宽度应超出唐底边缘1m，格室内回填30cm厚的碎石，碎石最大粒径不大于8cm;沿塘深每1m间距设一层与第一层等宽的土工格室，格室间回填透水性材料（如石宵、石渣等）直至塘边，与地面齐平。地面以上处理方式同一般路段。
6、当清淤后的塘底较松软时，可铺设30cm厚的砂砾或石宵，以便施工。此时，可不设第一层土工格室。
7、回填透水性材料前，应将塘岸坡挖成台阶形，台阶宽度不小于1m，台阶底应有2%向内倾斜的坡度。
