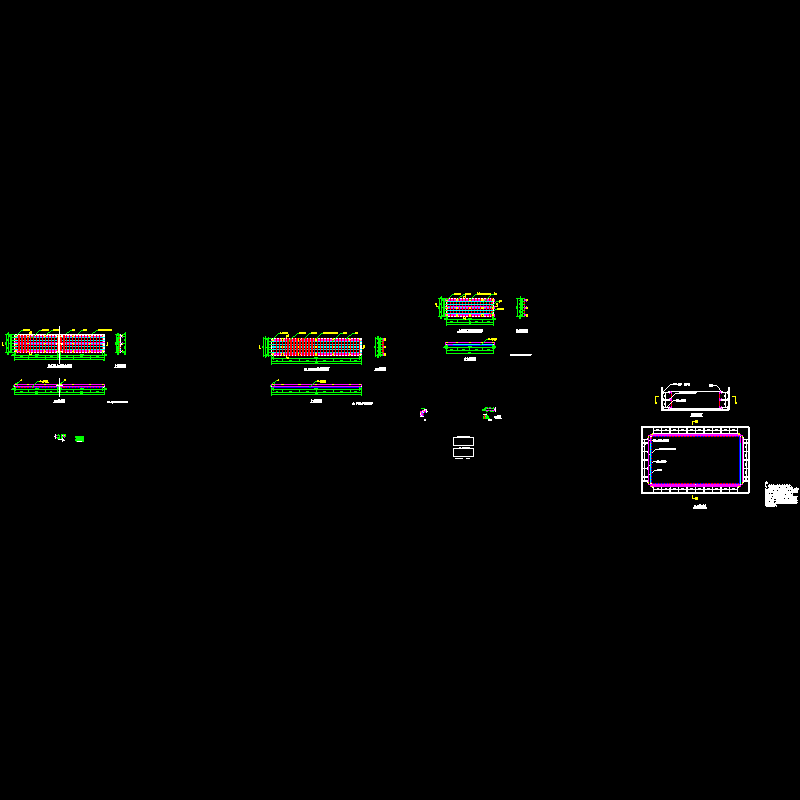

铁路工程承台模板设计CAD图纸

附件详情

一、设计说明
该资料以结构合理、造价低廉为原则，满足使用、吊装和运输要求。
二、设计计算内容
1.模板材料选择
模板面板采用6mm厚钢板，面板边缘焊接∟50×6mm；竖肋采用普通[6.3，横向间距350mm，与面板焊接；横肋之间设计加劲肋，采用60×6mm的扁钢，竖向间距350mm，并与钢板和竖肋焊接；横向大肋采用两根普通[20，两根槽钢背靠背连接，间距80mm，横向大肋的竖向间距为1000mm并与竖肋焊接；模板的支护采用支撑杆支撑在模板的横肋和基坑壁上，支撑杆的横向间距为1000mm。
