3层大型农贸市场电气全套施工大样图

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 项目所在地:四川
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、电气设计说明;
  • 2、竖向干线配电系统图;
  • 3、低压配电系统图;
  • 4、配电系统图;
  • 5、喷淋、消防泵配电系统图;
  • 6、配电房大样图;
  • 7、配电房剖面图;
  • 8、火灾自动报警及消防联动控制系统图;
  • 9、接地平面图;
  • 10、设备布置平面图;
  • 11、照明平面图;
  • 12、 防雷平面图
  • 13、 弱电平面图
  • 14、火灾自动报警平面图。

附件详情

该附件为大型农贸市场电气全套施工图纸,总共46张。
项目概况:该项目是农贸市场及办公楼,地下一层主要为汽车库及设备用房,一至三层为办公、市场。建筑设计结构形式为框架结构。车位95,车库一个防火分区。为Ⅲ类地下车库。
设计内容:电力配电系统;照明系统;建筑物防雷、接地及安全措施;电视、电话、网络、火灾自动报警及消防联动控制系统等。

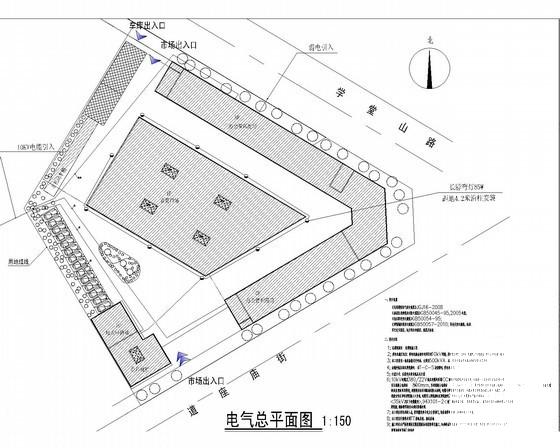

项目平面图

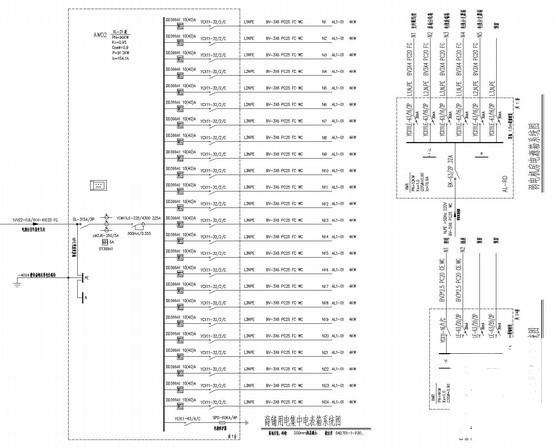

配电系统图

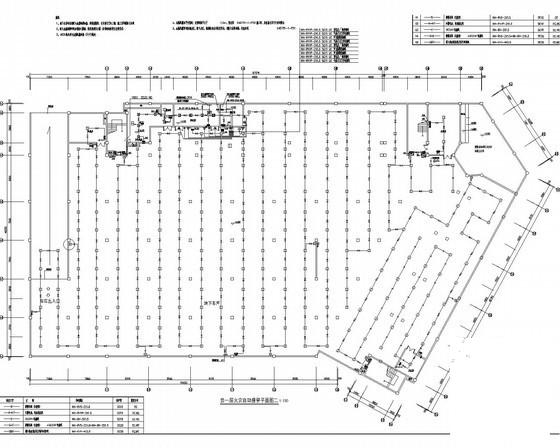

自动报警平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

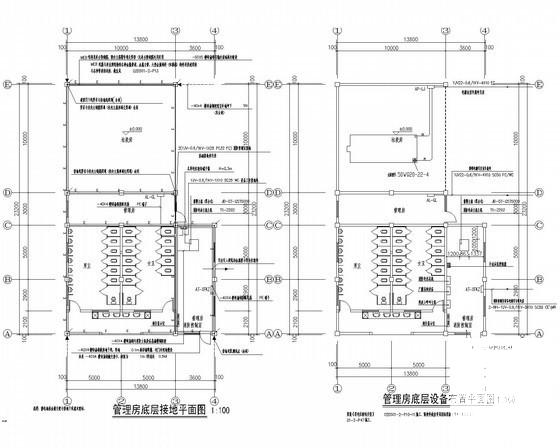

  • 电气施工全套 - 1
    电气施工全套 - 1
  • 电气施工全套 - 2
    电气施工全套 - 2
  • 电气施工全套 - 3
    电气施工全套 - 3
  • 电气施工全套 - 4
    电气施工全套 - 4
以上是部分截图,请下载附件后查看完整高清内容
