6层底框结构工业园员工宿舍建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是工业园员工宿舍项目,地上6层,底框结构,总建筑设计面积:6054.8平方米,独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础平面图,基础层梁钢筋图,墙柱钢筋图,梁钢筋图,板钢筋图,楼梯图,大样图,共计17张图。

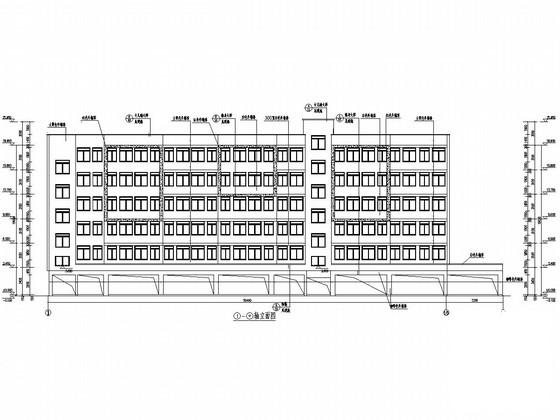

建筑专业该资料包含:建筑设计说明,住宅建筑节能设计说明,平面图,立面图,剖面图,大样图,卫生间、厨房详图,门窗大样、门窗表,共计12张图。
分享投稿时间:近几年7月。

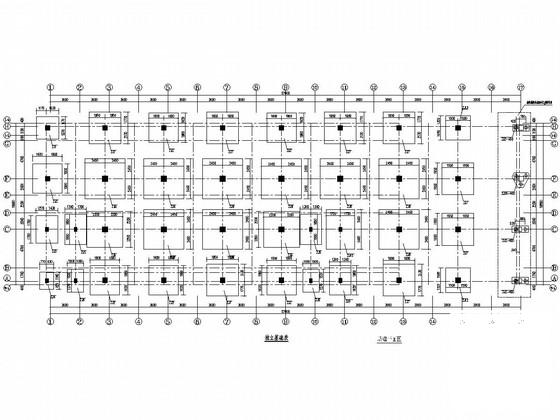

基础布置图

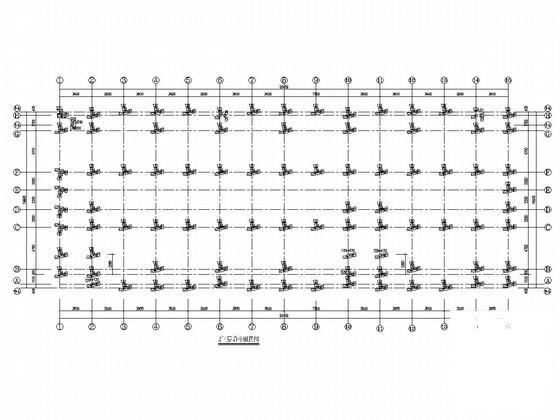

2~4层墙柱钢筋图

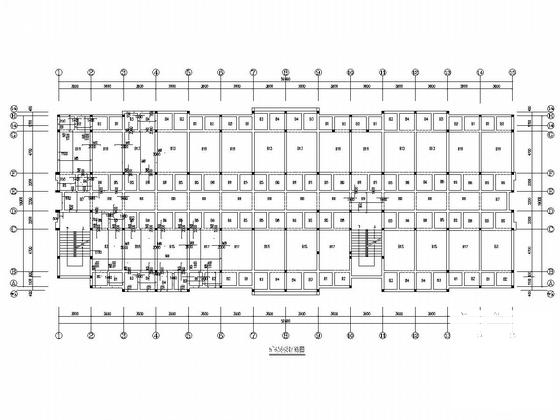

5~6层板钢筋图

建筑大样配筋图

三-六层平面图

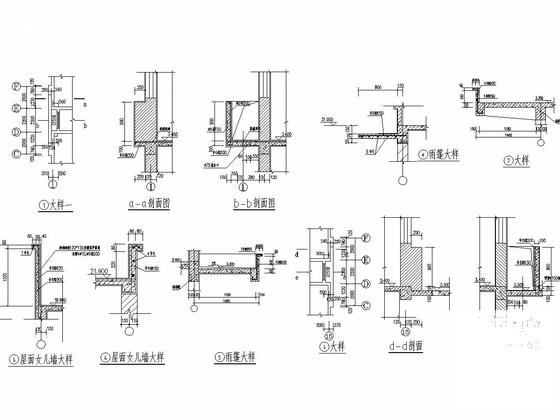

外墙剖面大样图

3~4层梁钢筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 底框结构建筑 - 1
    底框结构建筑 - 1
  • 底框结构建筑 - 2
    底框结构建筑 - 2
  • 底框结构建筑 - 3
    底框结构建筑 - 3
  • 底框结构建筑 - 4
    底框结构建筑 - 4
  • 底框结构建筑 - 5
    底框结构建筑 - 5
  • 底框结构建筑 - 6
    底框结构建筑 - 6
  • 底框结构建筑 - 7
    底框结构建筑 - 7
  • 底框结构建筑 - 8
    底框结构建筑 - 8
以上是部分截图,请下载附件后查看完整高清内容
