6层底框结构宿舍建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:其他结构
  • 钢筋混凝土结构:底框
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目是员工宿舍项目,地上6层,底框结构,占地面积: 1112.8平方米,建筑设计面积:6054.8平方米,抗震设防烈度为6度,采用独立基础,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础平面图,墙柱钢筋图,基础层梁钢筋图,梁钢筋图,板钢筋图,楼梯结构布置图,建筑大样配筋图,共计17张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,大样图,卫生间、厨房详图,门窗大样、门窗表,共计12张图。
分享投稿时间:近几年7月。

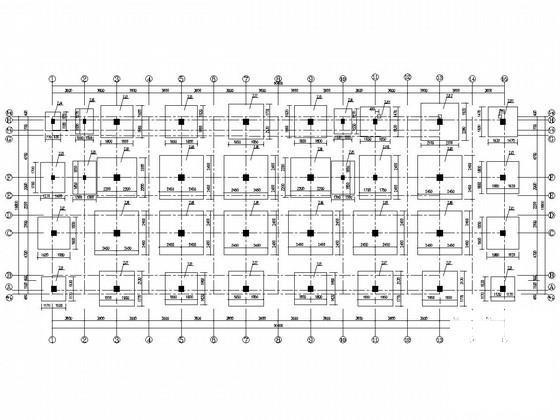

基础平面图

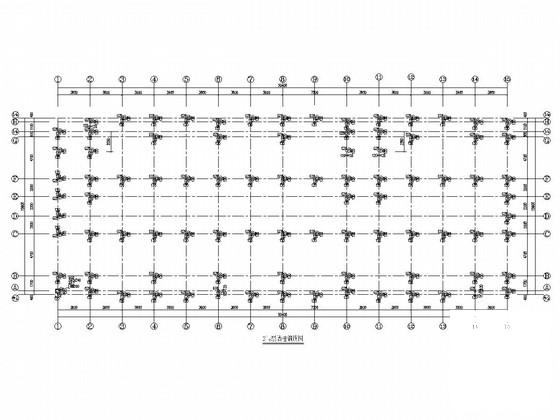

2~4层墙柱钢筋图

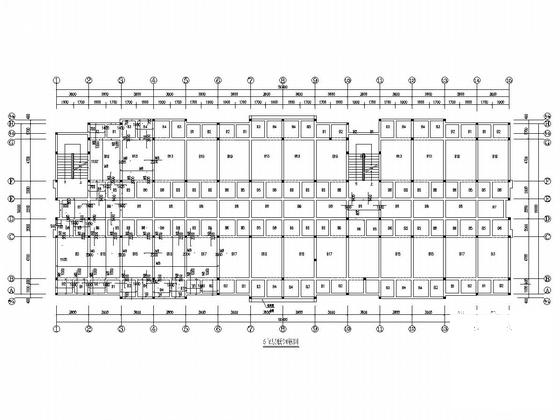

5~6层板钢筋图

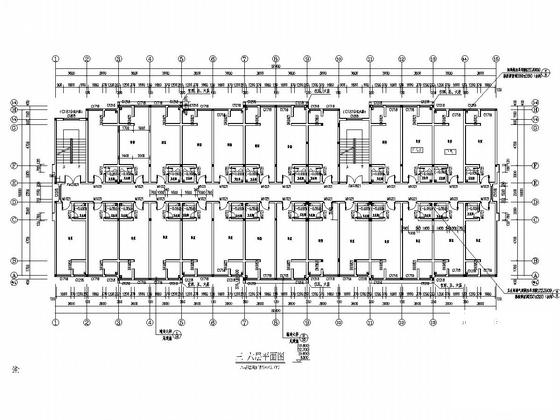

三-六层平面图

大样图

3~4层梁钢筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
