小涵洞设计CAD图纸（平面、立面、配筋）

附件详情

混凝土标号:钢混结构采用C25,其余采用C20。
混凝土保护层厚度c为30mm。
钢筋选用一级钢筋,弯钩长度取6.25d。
建筑材料:砼强度等级C20,抗渗等级W6,
抗冻等级F200,钢筋砼C25。
回填土干密度为1.75g/cm, 戈壁为2.15g/cm, (含泥量小于5％)。
浆砌石采用C20细石砼砌筑。
荷载设计标准：汽--10（双车行驶）

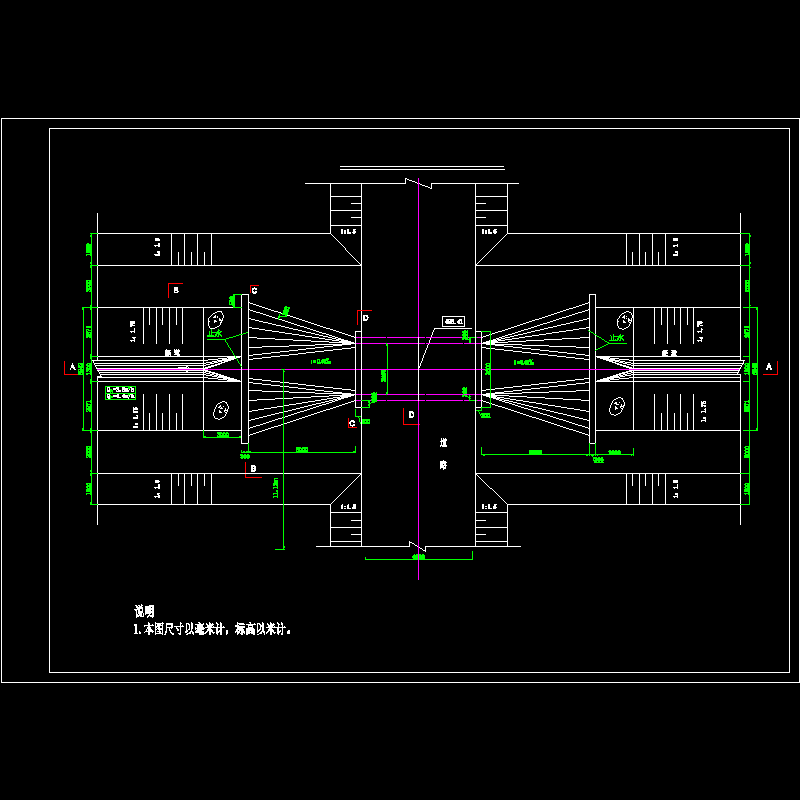

涵洞平面图

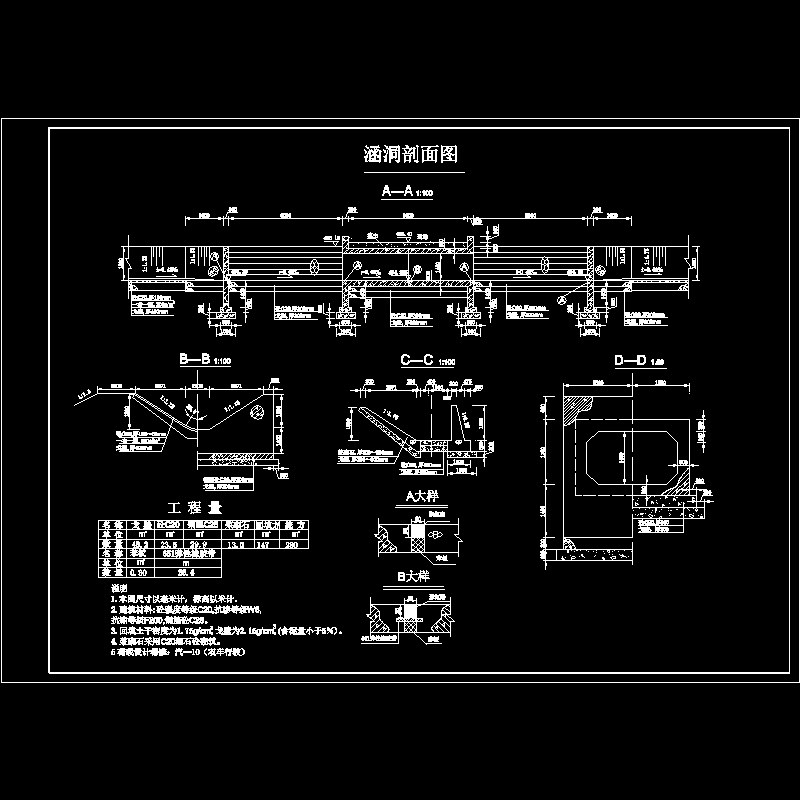

涵洞立面图

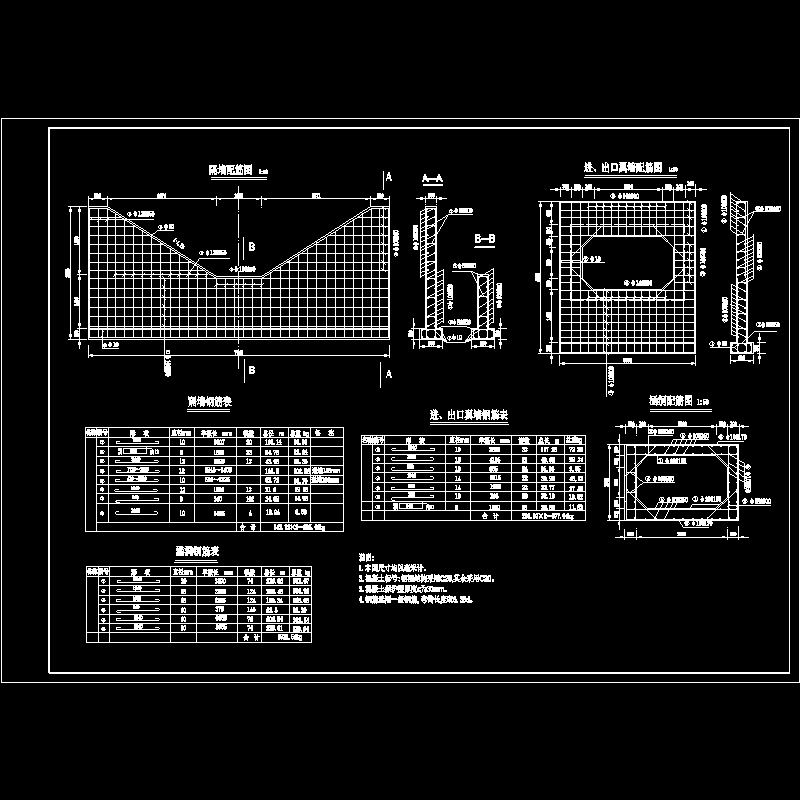

隔墙配筋图
涵洞配筋图
进、出口翼墙配筋图
隔墙钢筋表
涵洞钢筋表
进、出口翼墙钢筋表
