1-42米中承式拱式天桥通用CAD图纸

附件详情

1.、本图为1-42m中承式拱，拱肋矢跨比为1/4.375，拱轴系数m=1.167；
2、桥面宽度：（0.6 0.05 0.5 4.5 0.5 0.05 0.6）m；桥面净宽4.5m；设计荷载：公路-Ⅱ级；
3、基础根据具体地质情况选用扩大基础或桩基础。

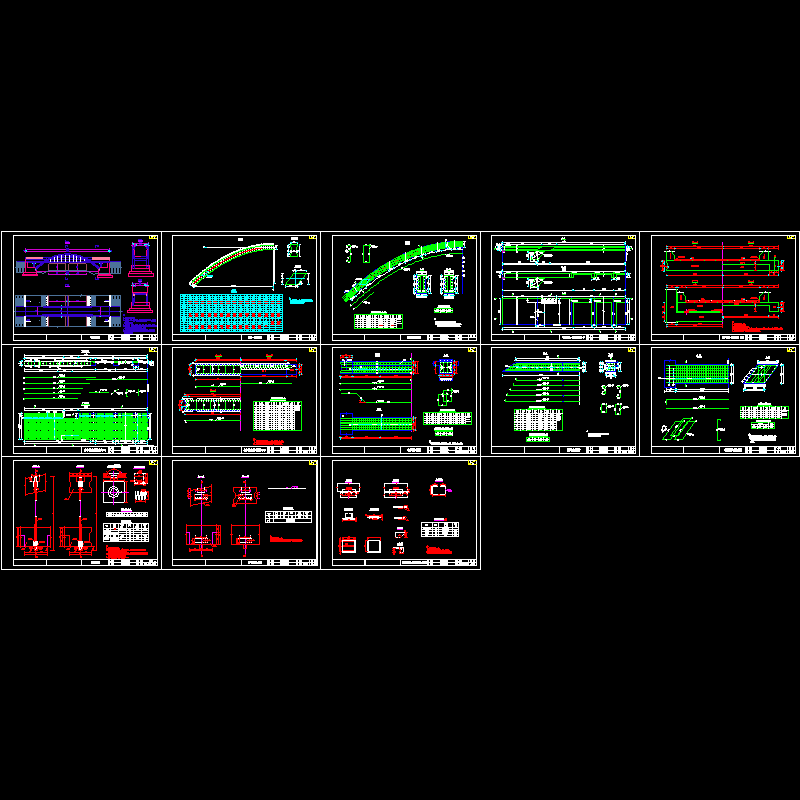

4、桥型布置图、拱肋一般构造图、拱肋钢筋布置图、行车道板一般构造图、行车道板钢筋布置图、横梁钢筋布置图、纵梁钢筋布置图、拱肋横梁钢筋布置图、吊杆构造图、锚下钢筋布置图、拱肋横梁支座及预埋件布置图……共13张CAD图纸，2005
