技术指标：
1.车辆荷载：汽车－超20级；挂车－120。
2.匝道设计车速：35km/h。
3.地震基本烈度：7度。
......
设计要点：
1.上部结构跨径组合为：(4x32.604)m，共一联，桥宽8.66~8.75m，桥长130.417m；采用单箱单室截面，梁高210cm，顶、底板厚25cm，跨中及支点附近腹板厚度分别为40cm和60cm。
2.下部结构采用200×382cm的矩形墩，基础为4Φ120cm的双排桩，桩顶设厚200cm的承台。
......
设计于2002年，共43张CAD设计图。

护栏钢筋构造

桥面排水构造

梁端封锚钢筋图

支座垫石布置及梁底楔块构造

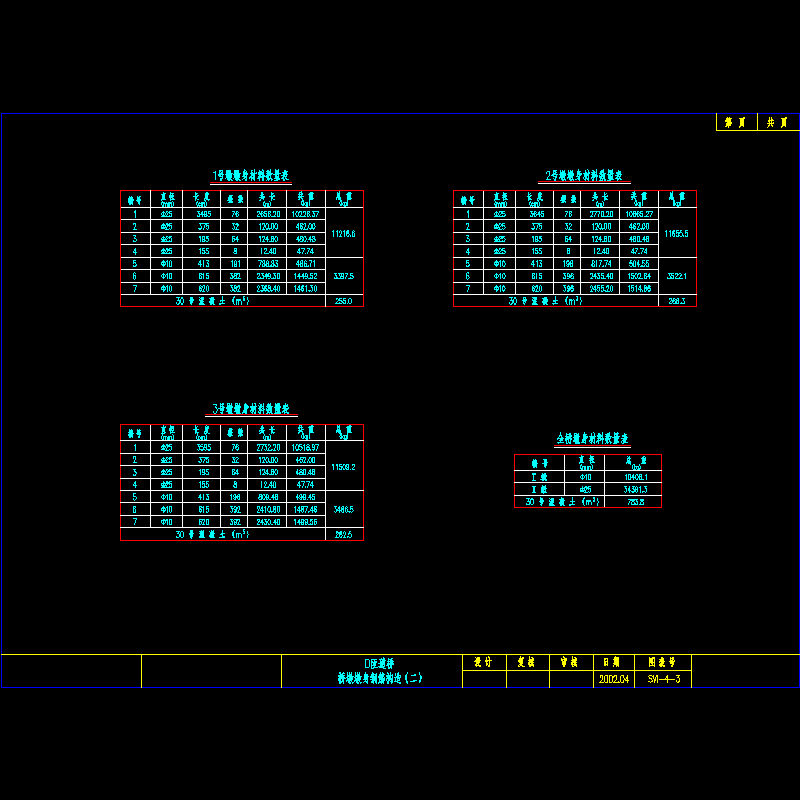

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
