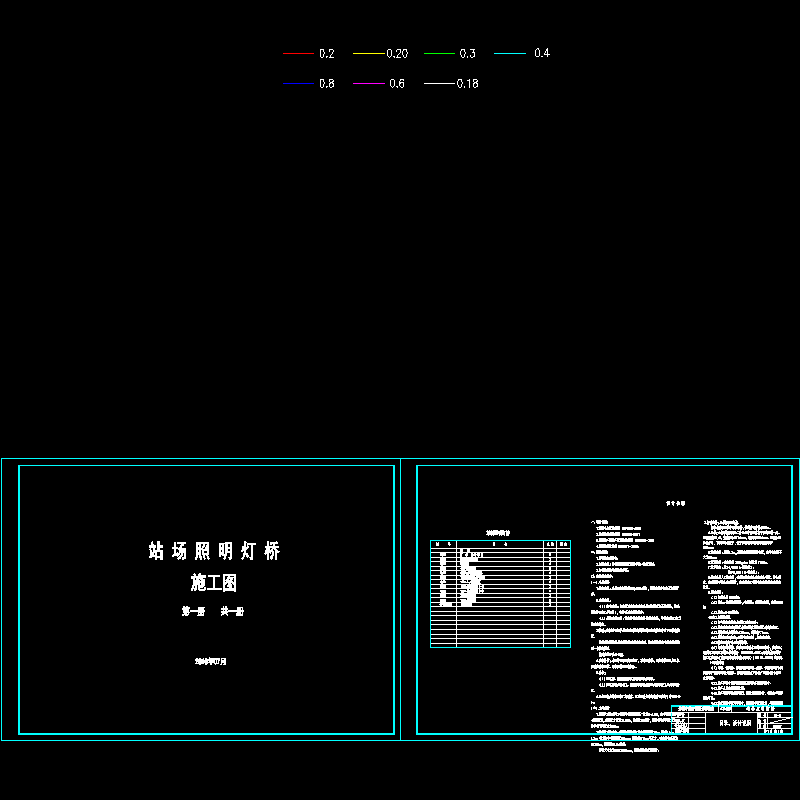

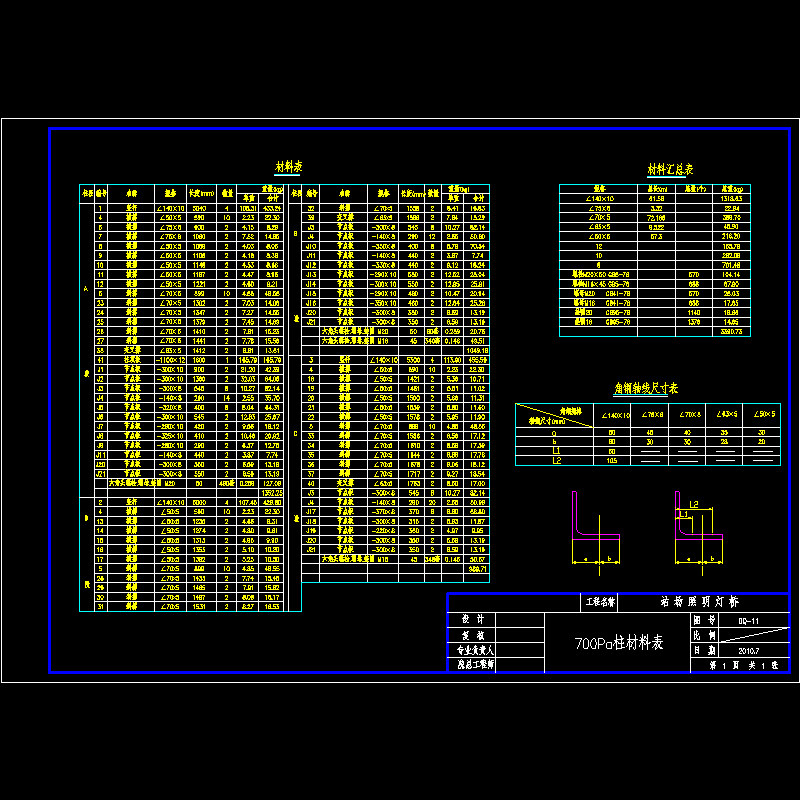

站场照明灯桥设计CAD图纸

附件详情

三、主要技术条件：
（一）.电力部分
1.供电方式：采用三相四线式380/220v供电，电源进线分架空及电缆两种。
2.配线方式：
（1）.钢管配线：由电源至配电箱及配电箱至灯桥顶灯具安装处，均采用钢管配线（厚钢管），钢管可用于做接地体。
（2）.绝缘子明配线：沿灯桥保护栏杆外侧垂直布线，导线选用BXF氯丁橡皮绝缘线。
3.接地：灯桥防雷保护是利用钢桁梁和桥柱作雷电的接闪和引下至接地装置。
接地装置的设置是沿桥柱基础布置成环形。 防雷接地 与电气设备接地共用一个接地装置。
接地电阻不大于10Ω。
4.功率补偿：该资料因采用高压钠灯，功率因数低，须加装低压电力电容器补偿功率因数。电容器箱置于桥柱上。
5.其他：
（1）.配电箱、镇流器及触发器箱均用铁板弯成。
（2）.配电箱设在桥柱上。镇流器和触发器置于灯桥栏杆上且在灯的附近。
6.电器设备具体布置由厂家确定。电器设备安装钢构件可参考《专电3010》。
（二）.土建部分

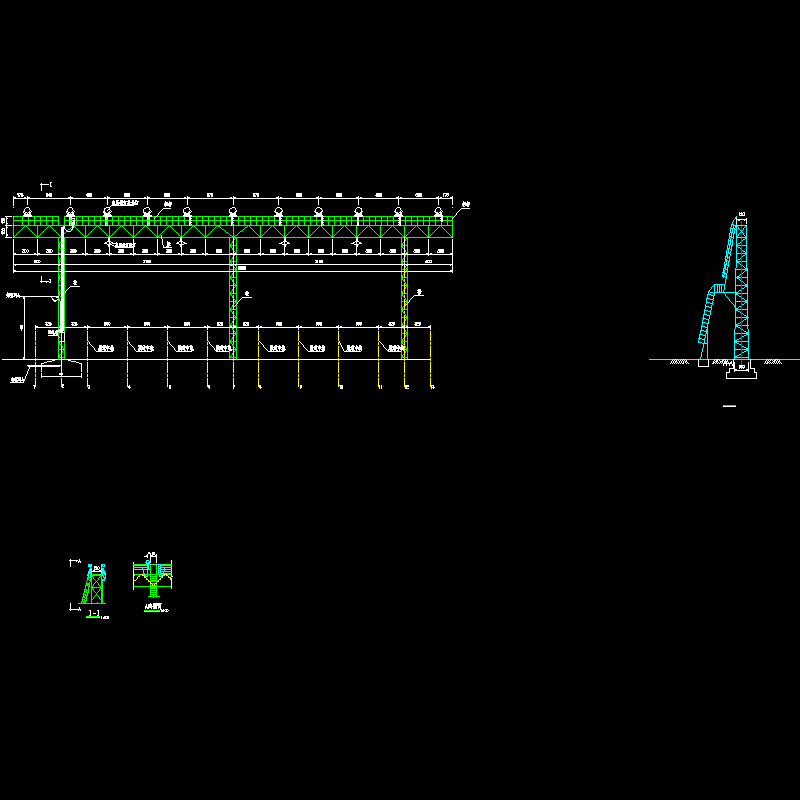

1.梁跨尺寸的确定：根据站场线路间距一般为5~5.5m，故本图梁跨按单跨4股道设计，梁跨尺寸定为21.50m，悬臂按6m设计，梁的标准节间尺寸为3m，跨中柱节间尺寸为3.5m。
2.桥柱尺寸的确定：根据灯桥投光灯中心距轨面为18m、梁高1.5m、栏杆1.2m、投光灯中心距栏杆200mm、钢轨高176mm等尺寸，确定桥柱高度为15.252m，设计按15.3m考虑。
桥柱尺寸定为900X1960mm，桥柱结构按双跨设计。
