奥体中心体育场弱电设计CAD图纸

一、项目概要

1. 概况:该项目位于江苏省扬中市,东侧新扬路,北侧为外环南路,南侧为纬一路,西侧为迎江大道.由体育馆、体育场、景观塔、游泳馆、健身馆组成(游泳馆、健身馆由业主另行委托设计)。

体育场:座席10675人,其中观众座席10563人,贵宾座席82人,无障碍座席30人。地上共四层,可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场馆运营区。

2. 建筑高度(室外地坪至屋面结构面层计):

体育场:建筑高度22.8m(-0.300至22.50)

3. 建筑建筑结构形式:主体及看台采用钢筋混凝土框架结构。屋面采用桁架钢结构体系。

4. 建筑等级:丙级。 建筑耐火等级:二级。屋面防水等级:二级。主体结构设计使用年限50年。

5. 建筑抗震设防烈度为七度。

6. 经济技术指标:

总用地面积: 109183m平方米

体育馆总建筑面积:21495.63平方米

体育场建筑面积:30457.5平方米

总机动车停车位:469辆

二、设计内容及设计范围

该资料包括红线内的以下内容:

1.火灾自动报警及联动控制系统(含应急广播及背景音乐系统)

2.智能化专项设计内容:

1)通信自动化系统

2)综合布线系统

3)有线电视系统

4)综合保安监控系统(含视频监控系统、入侵报警系统)

5)停车场管理系统

三、通信自动化系统

(一).概述:

该项目在体育场内设置中心通信机房,内设数子程控交换机(PABX),负责向体育馆、游泳馆、综合训练馆及及景观塔等提供语音信号。体育馆、游泳馆、综合训练馆及及景观塔设弱电机房,内设电话配线架。

1.该项目由市政电信网引来400对电话电缆,进入一层中心通信机房总配线架。机房内设备配置及相应的机房工程不在该资料范围。

2.根据电话进出线的数量选用电话配线架,落地安装。

3.电话站电源由配电所提供两路电源,在机房末端互投,另外配备30kVA的UPS不间断电源,供电时间1小时。

4.程控交换机房设300mm架空层。

5.在内部办公室设置内线电话。

6.引至该项目的中继线穿管埋地引来。

7.电话线路进入综合布线系统,末端穿管沿顶板暗敷。

8.电话机房应设独立的接地线,接地装置与大楼 装置共用,接地电阻不大于1欧。电话进线处的总配线架应装设 。

(二).数据网络系统(含无线数据传输):

数据网络系统是各种信息流的支撑系统,利用先进、成熟的网络互连技术,构造高速、宽带、稳定、可伸缩计算机网络平台,用以满足体育中心的总体要求,实现与整个体育中心整体网络平滑连接

1.网络功能

1).网络能为场内外的各种信息(包括INTERNET)接收、存储、处理、交换和传输。

2).达到资源共享。

2.网络类型

1).体育场内设置有线网络和无线网络两种通信手段。

2). 从应用的角度,体育场内网络分为专用网络、公共数据网络、综合业务数据网络等。

3). 体育馆内采用局域网(LAN)。

3.网络系统构架

分用户点采用光纤到桌面,其它用户点采用超5类UTP电缆作为水平连接。

2). 网络构成包括网络主交换机、部门交换机、各类服务器、网络接入管理、监控、存储及外围设备。

3).用户端系统的网络操作系统所遵循的原则;

a)网络操作系统必须具有较高的性能;

b)必须支持多种网络协议;

c)操作系统应独立于硬件;

d)必须支持多种计算机平台;

e)必须方便用户访问网络资源;

f)必须有公用的应用程序编程接口;

g)支持远程过程调用;

h)有一定的容错技术;

四、图纸展示

景观塔电气消防平面

体育场弱电系统图

体育场消防系统图

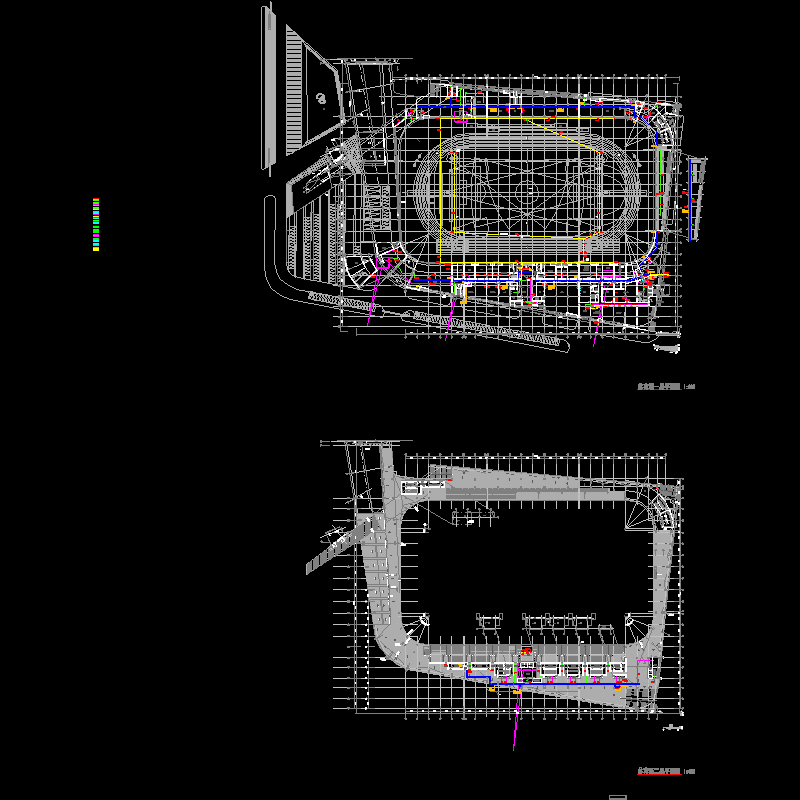

体育场一、二层

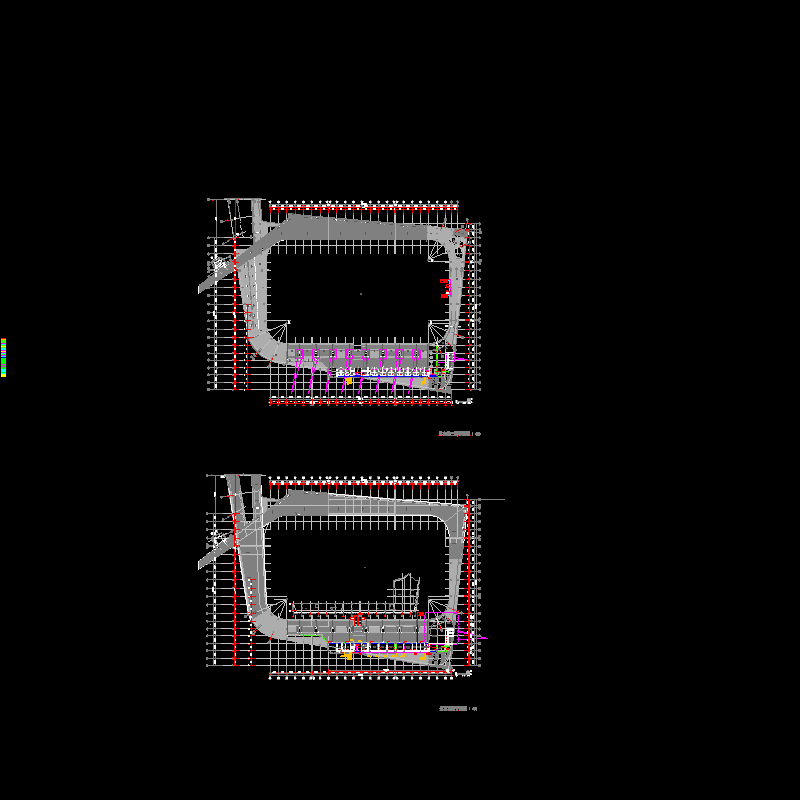

体育场一、二层消防平面图

综合布线系统


以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源

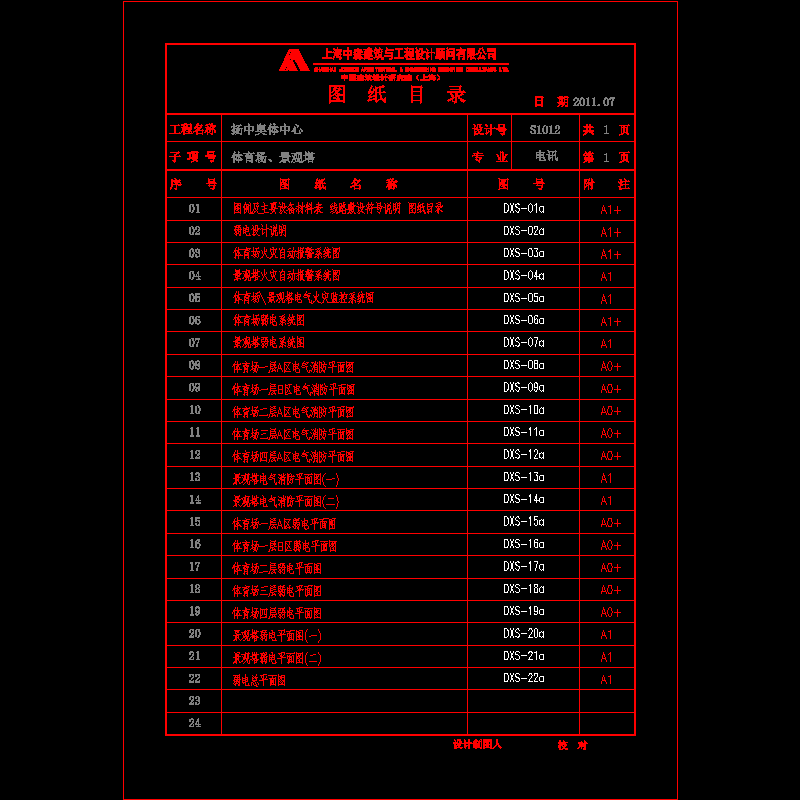

  • 体育场图纸目录_t3.dwg
    体育场图纸目录_t3.dwg
  • 弱电总图_t3.dwg
    弱电总图_t3.dwg
  • 体育场一、二层弱电平面图_t3.dwg
    体育场一、二层弱电平面图_t3.dwg
  • 体育场一、二层消防平面图_t3.dwg
    体育场一、二层消防平面图_t3.dwg
  • 体育场三、四层弱电平面图_t3.dwg
    体育场三、四层弱电平面图_t3.dwg
  • 体育场三、四层消防平面图_t3.dwg
    体育场三、四层消防平面图_t3.dwg
  • 景观塔平面_t3.dwg
    景观塔平面_t3.dwg
  • 体育场弱电系统图_t3.dwg
    体育场弱电系统图_t3.dwg
  • 体育场消防系统图_t3.dwg
    体育场消防系统图_t3.dwg
  • 景观塔系统图_t3.dwg
    景观塔系统图_t3.dwg
  • 体育场设计说明材料表_t3.dwg
    体育场设计说明材料表_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
