市政道路地道泵房结构及建筑设计施工CAD图纸29张(单层框架结构、进水闸门井)

1 污水泵房建筑图14张

2 污水泵房结构图15张

……

市政道路 新建工程地道泵房1座,进水闸门井1座。附属建筑物包括附属用房1座。适用于泵站内生产构筑物和附属建筑物。该项目盛水构筑物均采用现浇钢筋混凝土结构,泵房上部建筑、附属用房采用框架结构。建筑物结构安全等级为二级,抗震设防分类为丙类,抗震等级为三级。地基基础设计等级为丙级。建(构)筑物设计基准期 50年。泵房下部结构和进水闸门井绘图采用绝对标高,上部建筑和附属用房采用相对标高。该项目为的上部建筑和附属用房,为单层框架结构。附属用房面积为137.76m2。

……

共计29张。设计于2017年。

泵房上层平面图

附属用房柱梁板配筋图

上部结构板配筋及详图

进水闸门井配筋图

泵房顶板平面配筋图

泵房平面图

不锈钢栏杆图

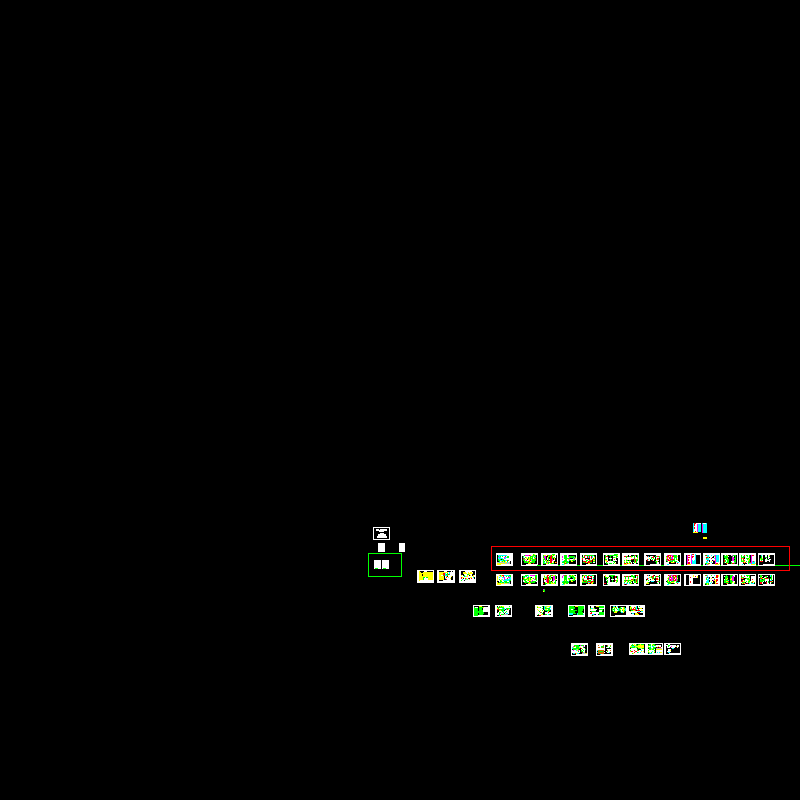

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
