內撑式钻孔灌注桩排桩墙基坑支护初步设计CAD大样图

附件详情

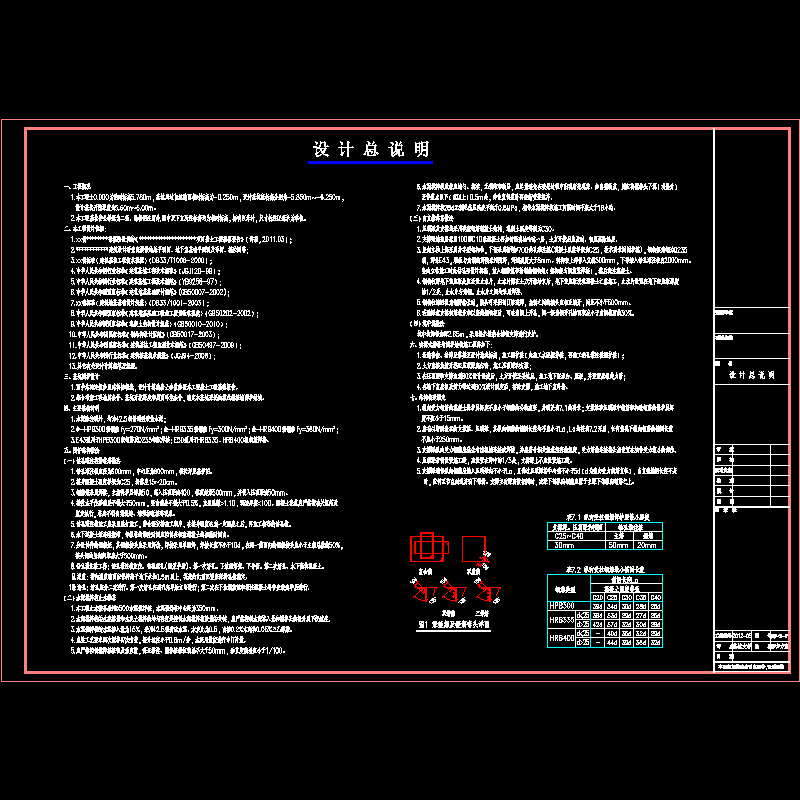

该项目设计基坑开挖深度为5.60m~6.00m，基坑安全等级为二级。
综合考虑各方面条件，确定基坑采用内撑式排桩墙围护结构。

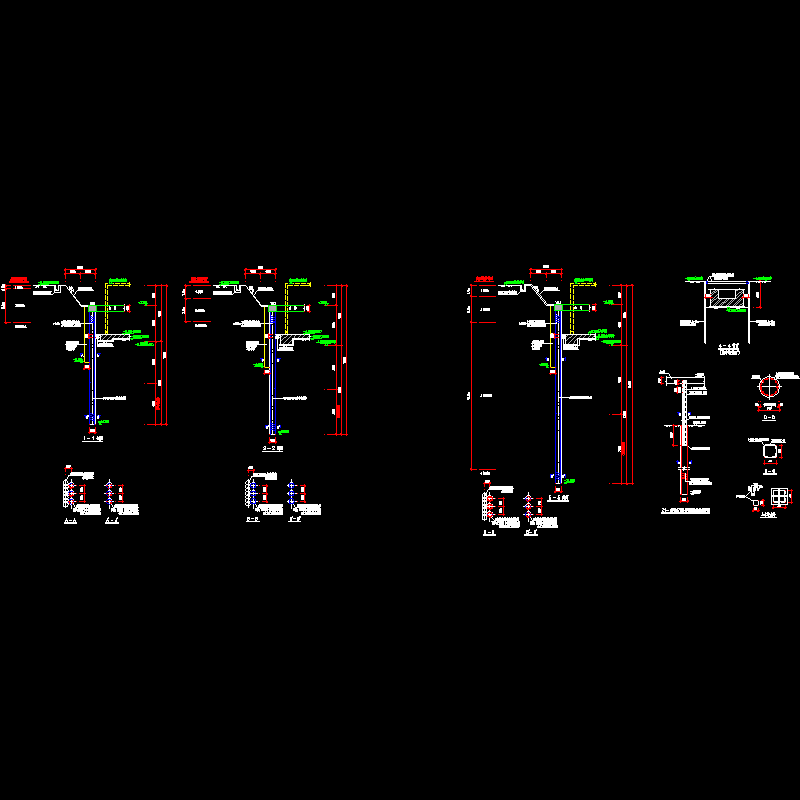

钻孔灌注桩排桩墙施工：钻孔灌注桩施工应采用跳打施工，需合理安排施工顺序，在桩身强度达到一定强度之后，再施工相邻的钻孔桩。钻孔灌注桩工序：钻孔灌注桩定位、钻机成孔(泥浆护壁)、第一次清孔、下放钢筋笼、下导管、第二次清孔、水下浇筑混凝土。
水泥搅拌桩止水帷幕：该项目止水帷幕采用500水泥搅拌桩，水泥搅拌桩中心距为350mm。
内支撑体系：压顶梁及支撑均采用现浇钢筋混凝土结构，混凝土强度等级为C30。
坑中坑局部加深2.65m，采用松木桩结合槽钢支撑进行支护。
......
共9张图，编制于2012年。
