小区综合管线CAD施工图纸

附件详情

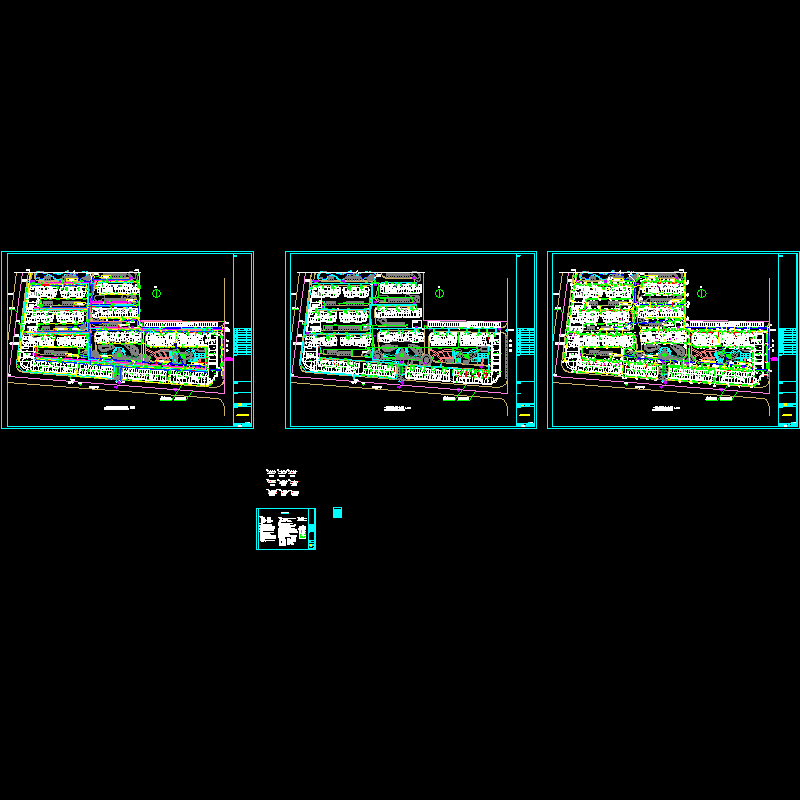

江苏某高当小区综合管线图，深度施工图，内容详细。
设计依据
<>（GB50014-2006）
<>（GB50013-2006）
<>GB 50015-2003
<>GB 50045-95 2005
<>GB 50180-93 2002
<>GB 50016-2006
生活给水系统
1. 多层住宅、地下室及小高层一层~六层生活给水由市政自来水直供，市政给水压力为0.30MPa。2.小高层七层及以上，由高区变频生活给水设备供水。变频供水设备及不锈钢生活水箱设于地下室内。
排水系统
该项目室内采用雨、污分流制；室外污水经埋地式污水处理装置处理后，排至市政污水管。雨水向北排至河道。
消防给水系统
1.该项目各楼合用一套消防加压设施,消防用水量按二类纯住宅楼计, 消防系统 用水量如下：室外消火栓系统用水量 15L/S 用水时间为2小时
室内消火栓系统用水量 10L/S 用水时间为2小时
自喷系统用水量 30L/S 用水时间为 1小时
