学校坡率法土钉墙基坑支护结算竣工CAD大样图
该附件为
学校坡率法 土钉墙基坑支护结算竣工CAD图
，可供参考
概况：
基坑东西长约220m，南北长约105m，基坑平均深度约3m。支护形式采用。土钉墙放坡坡率1:0.6，采用钢管土钉，坡面采用挂网喷砼护面。护面钢筋长度3.0m。土方分块分层开挖。
目录：
-
封面
-
资料目录
-
文字说明
-
竣工平面图
-
支护剖面图
-
大样图
钢花管土钉墙支护
钢管土钉锚头大样图
钢管土钉大样图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

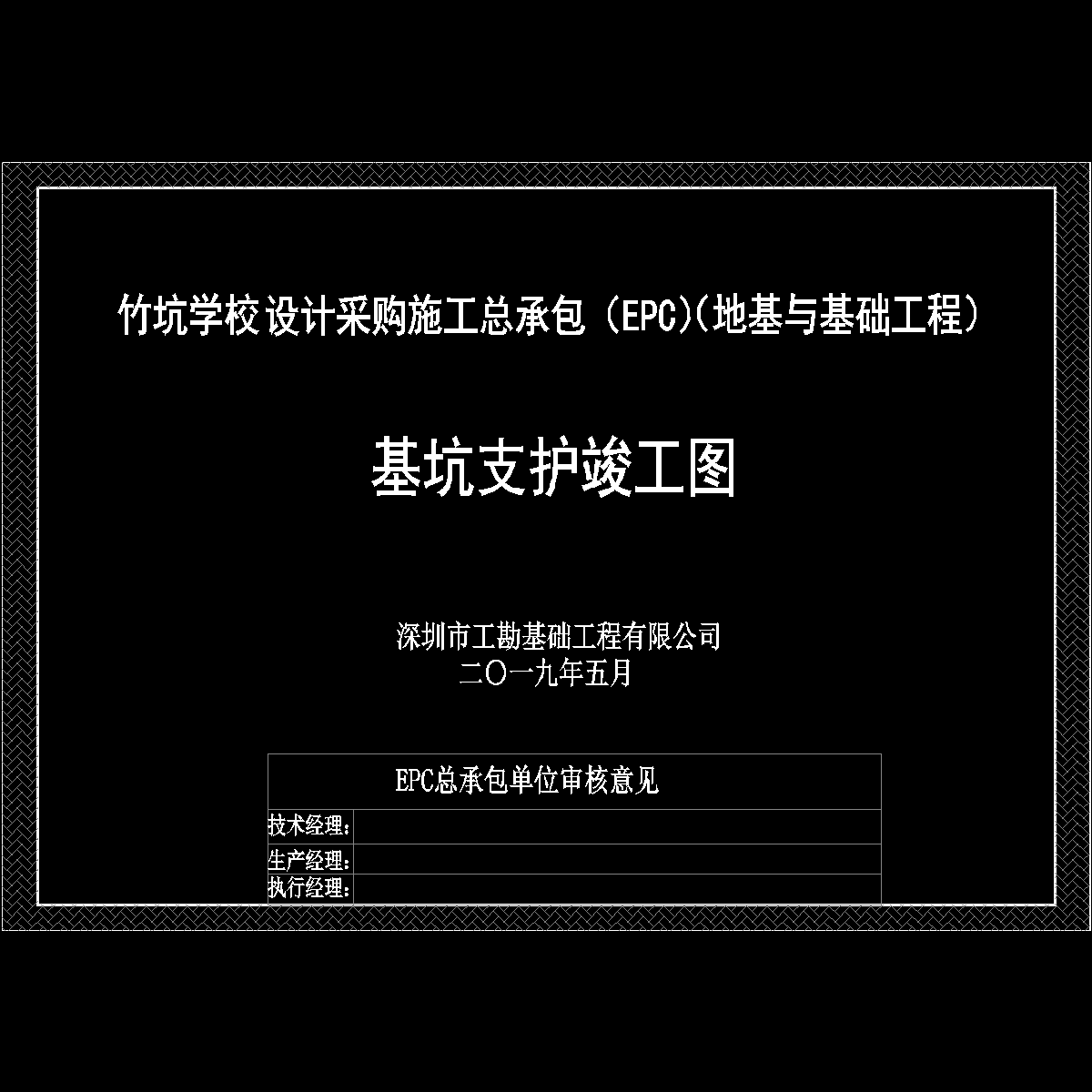

1.封面.dwg -
5.支护剖面图.dwg -

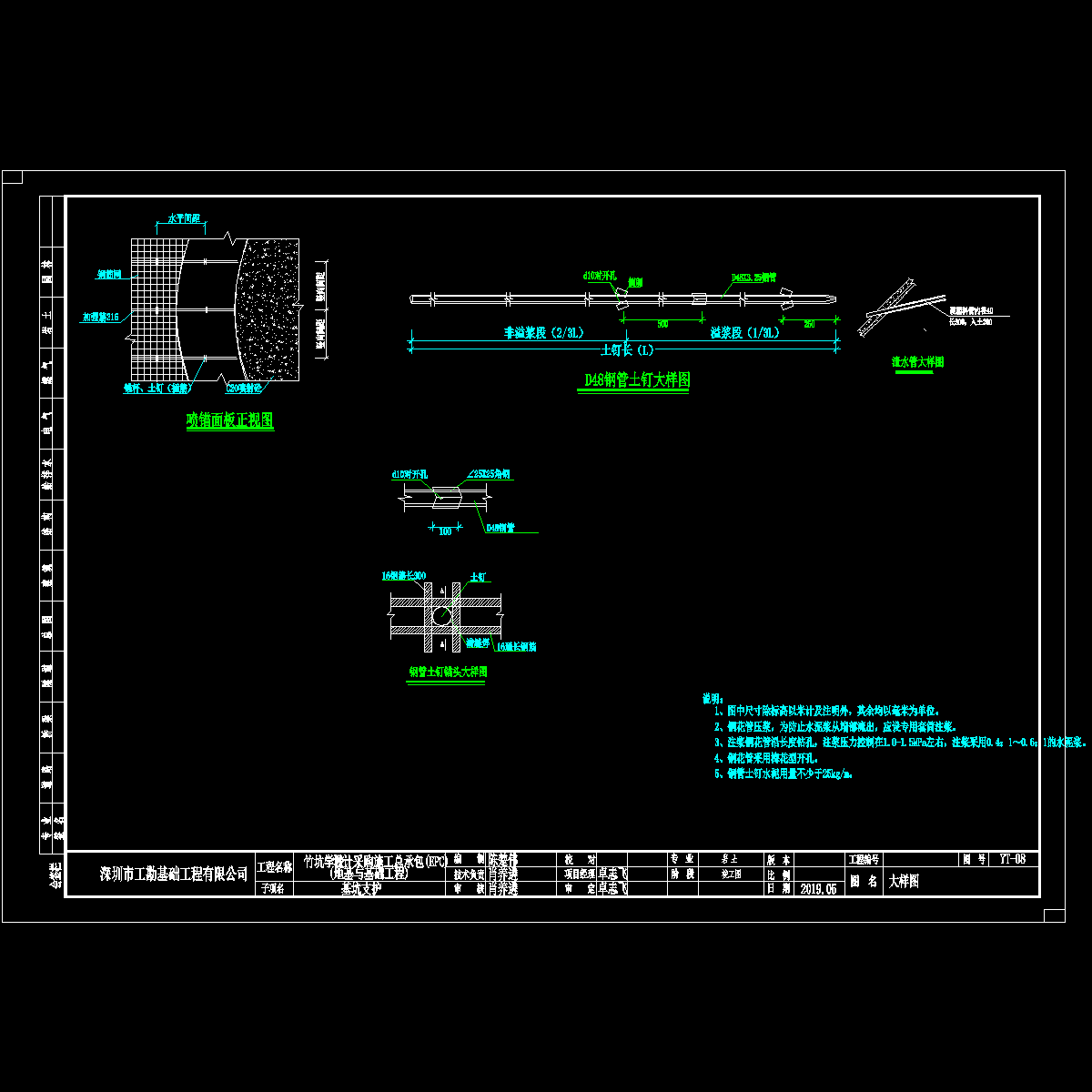

6.大样图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：14.1 MB
- 收藏次数：0
-
文件名称：
附件-995986906880998957.rar
