框架结构教育建筑地下1层地下室结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是一层地下室项目,结构体系:框架结构,抗震设防烈度为6度,采用的预应力管桩为摩擦桩基础,基础设计等级为乙级,抗震设防烈度为6度。
该资料包含:结构设计总说明,人防 结构设计说明 ,预应力管桩施工说明,地下室基础平面布置图,墙、柱平面布置图,底板梁平面布置图,板 平面布置图 ,地下室大样图,人防口部大样图,楼梯配筋图,车道剖面图等共计13张图。
分享投稿时间:近几年8月。

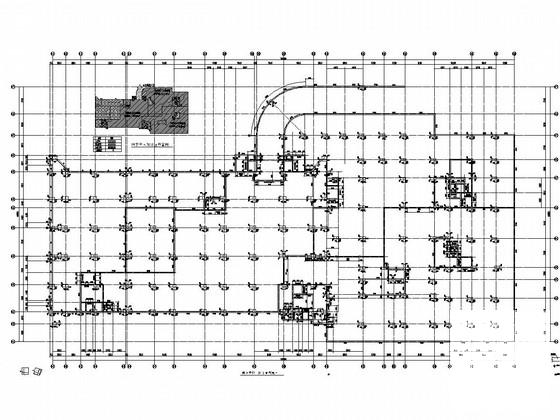

地下室墙、柱平面布置图

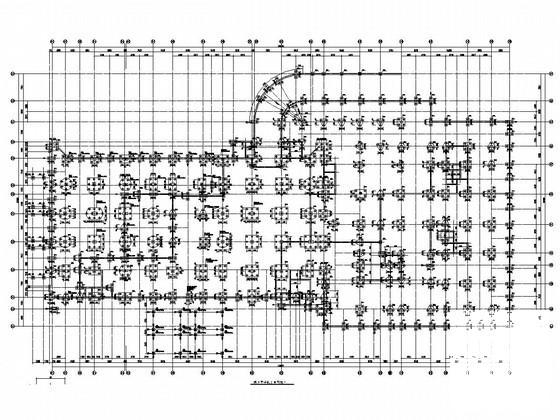

地下室顶板梁结构配筋图

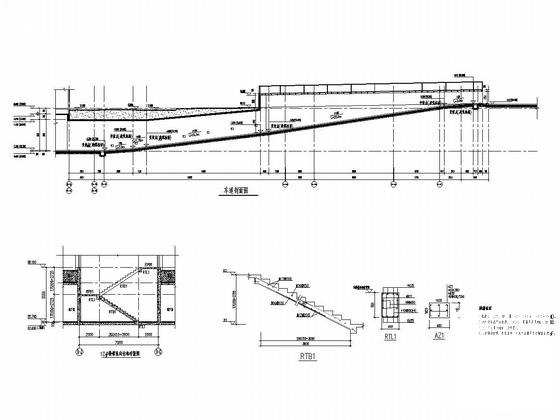

车道剖面图

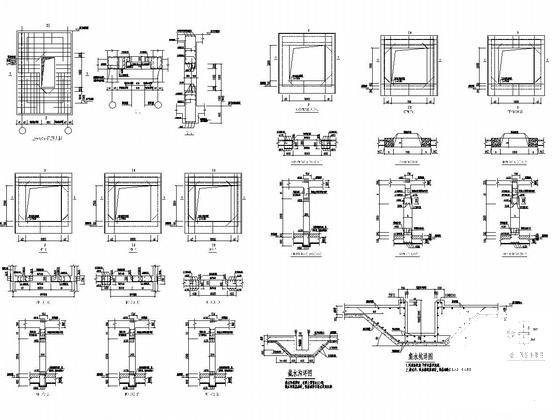

地下室大样图

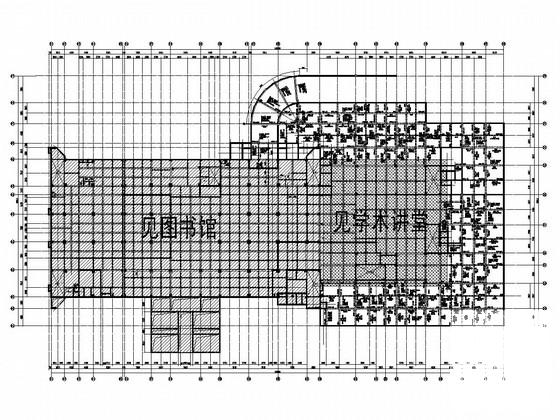

地下室顶板结构配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构地下室 - 1
    框架结构地下室 - 1
  • 框架结构地下室 - 2
    框架结构地下室 - 2
  • 框架结构地下室 - 3
    框架结构地下室 - 3
  • 框架结构地下室 - 4
    框架结构地下室 - 4
  • 框架结构地下室 - 5
    框架结构地下室 - 5
  • 框架结构地下室 - 6
    框架结构地下室 - 6
以上是部分截图,请下载附件后查看完整高清内容
