5层钢筋混凝土框架结构厂房结构CAD施工大样图

  • 建筑高度:单层建筑
  • 厂房建筑高度:多层厂房
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是厂房项目,五层框架结构,抗震设防烈度为6度,采用先张法预应力混凝土管桩,管桩直径500,基础设计等级为丙级。
该资料包含:结构设计总说明,桩位平面布置图,基础承台平面布置图,柱 平面布置图 ,梁结构配筋图,板结构配筋图,楼梯结构图,节点大样图。共计38张图。
分享投稿时间:近几年8月。

一层柱平面布置图

四层梁结构配筋图

屋面构架梁结构配筋图

节点大样图

三层板结构配筋图

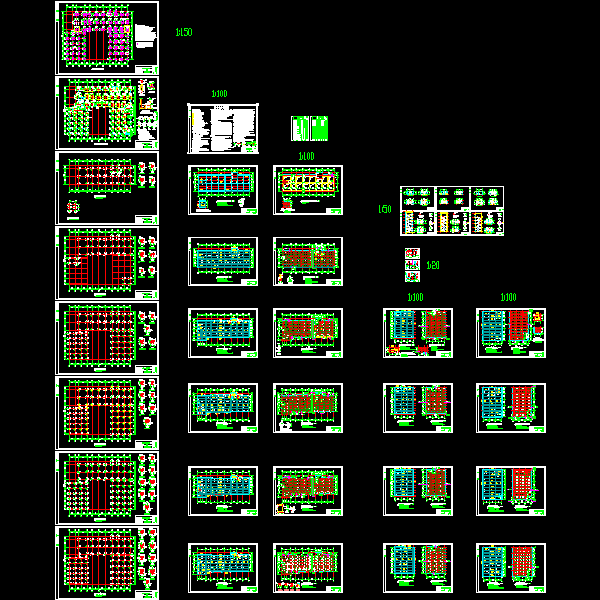

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 5层钢筋混凝土框架结构厂房结构CAD施工大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
