5层易初莲花钢结构工程施工图纸

资料简介
赚取积分

建筑类别：办公,商业,餐饮,其他
建筑高度类型：多层建筑
建筑地上层数：5层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：砌体结构,钢筋混凝土结构,钢结构,混合结构
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
风压：0.55kN/平方米
雪压：0.4kN/平方米
参考图纸：50张

易初莲花钢结构工程CAD图，该项目按现行国家、江苏省有关设计规程及初步设计的批准文件进行设计。该项目结构设计使用年限为50年，上部结构的安全等级为二级，地基基础设计等级为乙级。上部结构一类环境，±0.000以下为二a类环境，该项目的抗震分类为乙类建筑，抗震设防烈度为 7 度。框架结构抗震等级为三级，抗震构造措施为二级，设计地震分组为第3组，设计基本地震加速度为0.10g，场地类别为Ⅲ类，场地特征周期为0.65s。该项目±0.000相当于绝对标高4.300m(黄海高程)，室内外高差为150～300mm。

建筑物一览表

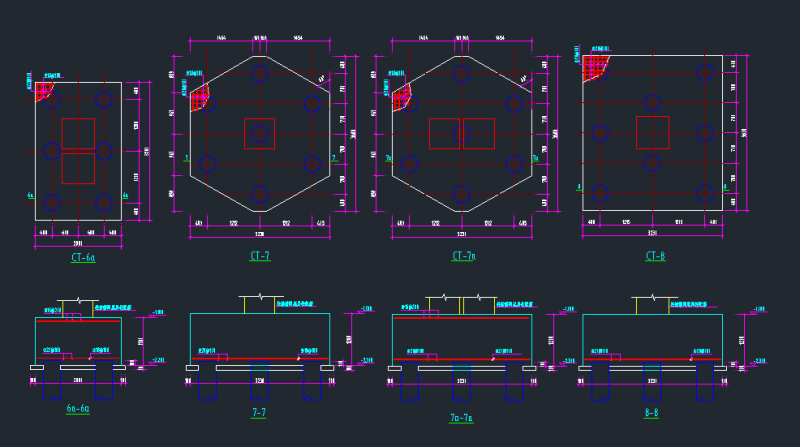

承台配筋图

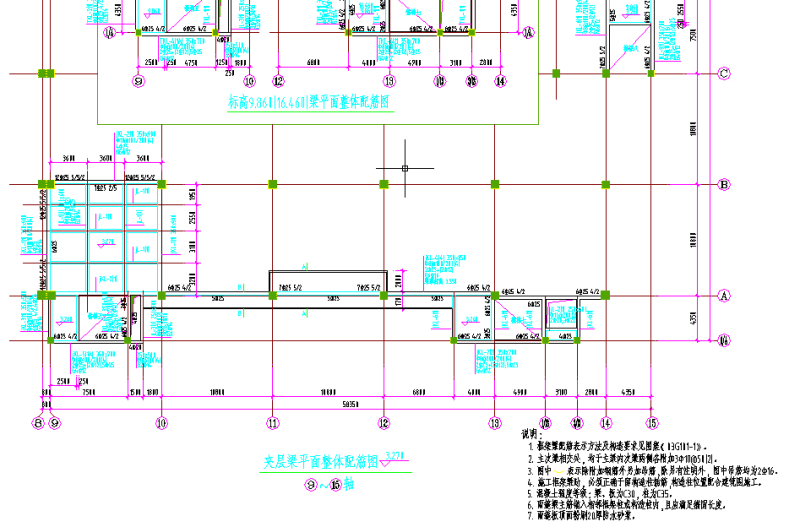

部分夹层梁平面整体配筋图

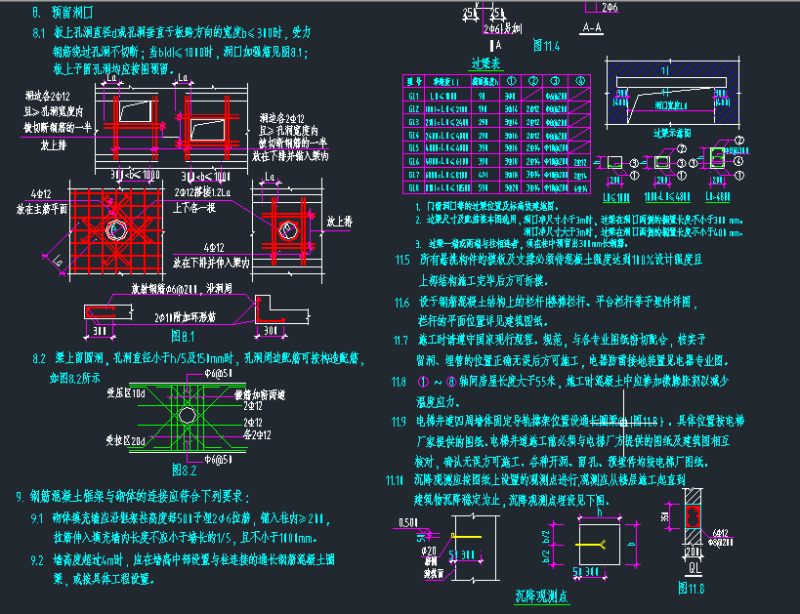

总说明中的详图

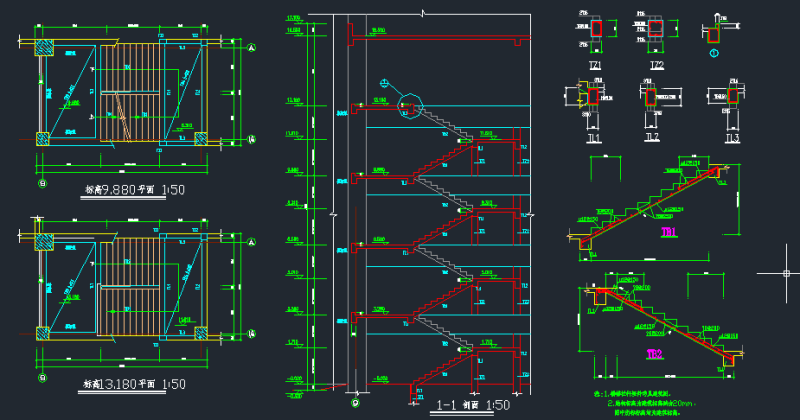

楼梯平剖图

楼梯平面图

细部配筋图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
