钢结构农贸市场方案设计初设图纸

  • 建筑类别:农业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:方案(初设图)
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

农贸市场项目,建筑尺寸为: 8.8MX240M,钢结构体系,7度设防。

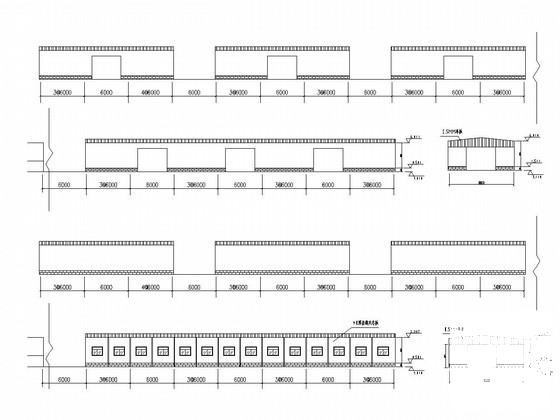

该资料包含: 结构设计说明 ,基础平面布置图,基础详图,锚栓 平面布置图 ,结构布置图,屋面布置图,墙面布置图,钢架图,立面图等共计18张图。
设计年代:近代9月。

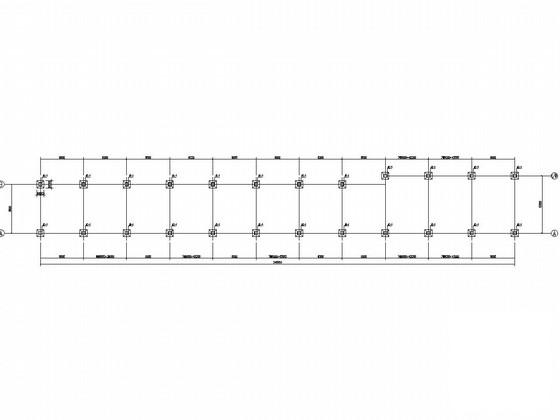

基础图

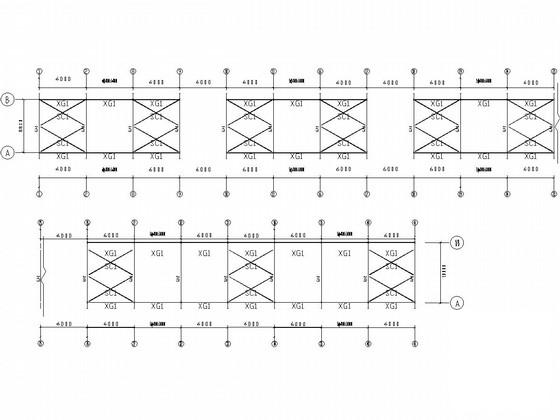

结构图

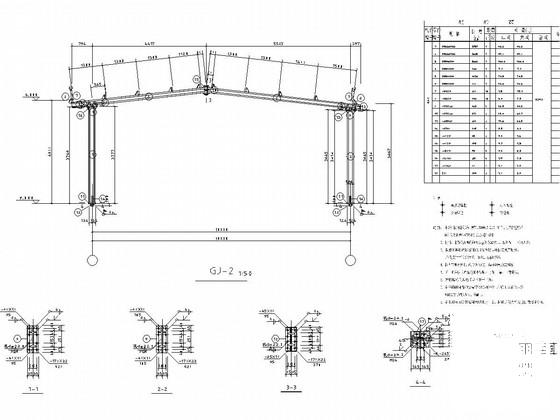

钢架图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 农贸市场方案设计 - 1
    农贸市场方案设计 - 1
  • 农贸市场方案设计 - 2
    农贸市场方案设计 - 2
  • 农贸市场方案设计 - 3
    农贸市场方案设计 - 3
  • 农贸市场方案设计 - 4
    农贸市场方案设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
