局部两层双跨双坡门式刚架厂房CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目结构采用焊接H型钢门式钢架建筑设计结构形式。柱距7.2米,双跨双坡,总跨度48米。
该资料包含:
门式刚架结构设计总说明、基础平面布置图、基础详图、地沟平面布置图、地脚锚栓 平面布置图 、平面构件布置示意图、檩条及拉条布置图、立面墙梁及构件布置示意图、山墙面构件、墙梁布置示意图、4.200米板配筋及结构布置图、GJ图、柱间支撑详图、 楼梯详图 共15张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

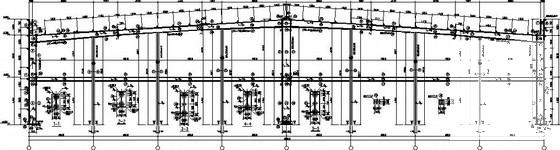

  • 局部两层双跨双坡门式刚架厂房CAD施工图纸 - 1
    第 1 张图

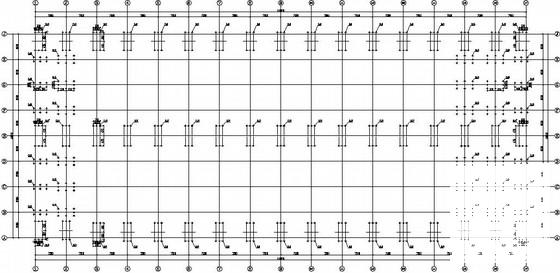

  • 局部两层双跨双坡门式刚架厂房CAD施工图纸 - 2
    第 2 张图

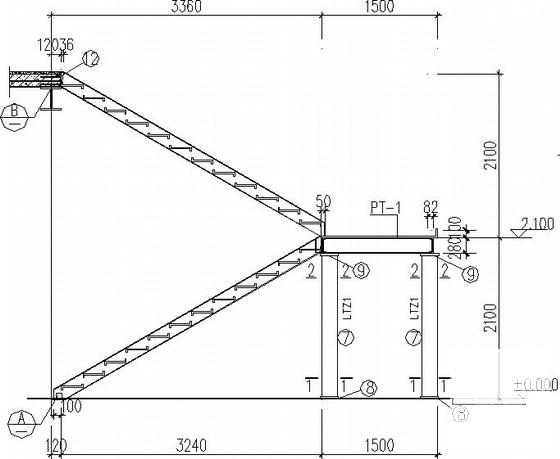

  • 局部两层双跨双坡门式刚架厂房CAD施工图纸 - 3
    第 3 张图

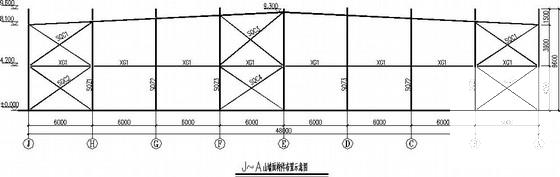

  • 局部两层双跨双坡门式刚架厂房CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
