大型综合商场6、7层电气改造CAD施工图纸

改造方案:

1.商铺内灯具采用双管日光灯,采用旧灯具(因工程拆除的双管日光灯有限,所以大部稚唐探顏用两个单管日光灯并排安装M 1ECD2

2. 动线部分采用2*40W格栅灯,部分区域因格栅灯的长度不合适,故需补充一

些2*30W、2*20W格栅灯。此部分灯具需购买。

3. 共享空间部分灯具采用2*13W双管筒灯和13W单管筒灯。

施工说明:

1.图示商铺日光灯部分按颜色区分回路,出线引至就近的桥架,然后顺桥架敷设至各电井。

2.动线格栅灯回路同样按颜色区分,须注意格栅灯为每隔一个灯一个回路。

大型综合商场电气改造施工图纸

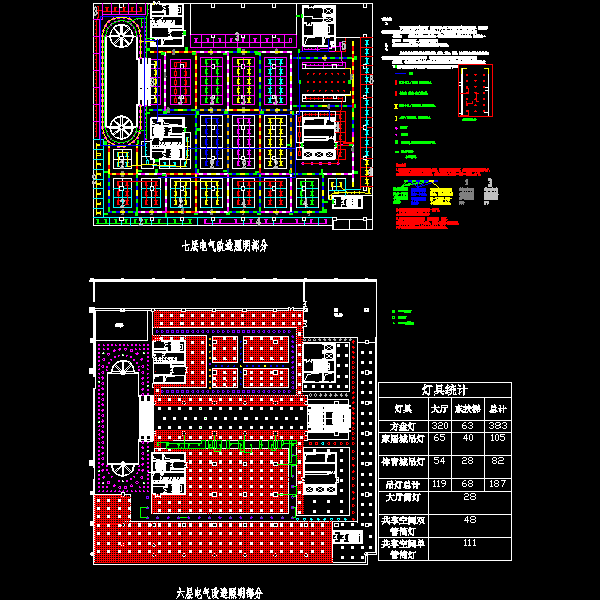

七层电气改造电气图纸

六层电气照明图纸

动线格栅灯回路
