商业大厦电气施工全CAD图纸

一、 设计内容
1.供配电系统.
2.动力,照明系统.
3.防雷接地系统.
4.电话系统,综合布线系统
5.有线电视系统
6.安防对讲系统
7.闭路监控电视系统
8.燃气自动抄表系统
9.火灾自动报警及联动控制系统
三 供配电系统
1.在地下室设一个变配电室,配电给地下室及三期工程各栋建筑.
2.从10KV市政电网引入电源,以环网方式供电。
3.负荷计算:
设备容量为:
Pe=7696.72KW
计算容量为:
Pjs=5474.1W
消防负荷为:
Pjs=764.9KW
4.设备选型及电缆敷设
1)高压柜采用环网开关柜,高压电缆穿钢管引入地下室,电缆线径由供电局确定。
2)变压器采用4台1250KVA及2台1000KVA的浇注树脂干式变压器,变压器带防护外壳及冷却风机。
3)低压配电柜,电容补偿柜采用GCK型抽屉柜。
4)选用一台800KW(880KW)的柴油发电机组作消防负荷及重要负荷的备用电源。
5)低压电力电缆沿电缆桥架敷设引出变配电室,并沿电缆桥架敷设至用电点;水平方向电缆桥架采用托盘式电缆桥架,
强电井内电缆桥架采用梯式电缆桥架
6)正常电源线路采用VV-1KV电力电缆,消防负荷线路采用NHVV-1KV耐火电缆。
四 动力照明系统
1.消火栓泵,喷淋泵,生活泵控制箱落地安装;水泵控制箱基础比水泵房地面高0.15米.控制箱至水泵的线路采用BV导线。
沿电缆桥架敷设,分支线路穿钢管敷设至水泵。
2.双电源互投箱底边距地1.4米挂墙安装,互投箱至排烟(风)机,进风机,潜水泵,卷帘门控制箱的线路采用
NHVV-1KV电缆穿钢管埋地敷设。
3.排烟(风)机,进风机,潜水泵控制箱底边距地1.4米挂墙安装,控制箱至排烟(风)机,进风机,潜水泵线
路采用BV导线穿钢管埋地或埋楼板敷设。
4.卷帘门控制箱底边距地2.5米挂墙安装,卷帘门控制箱由设备厂家配套并安装,该资料要求将电源引至控制箱处。
5.商场空调电源箱底距地1.4米挂墙安装。商场空调配电系统采用新技术节电器,将使电能节省10~30%。
6.地下室车库照明采用日光灯;日光灯采用链吊式安装,安装高度为2.5米。车库照明灯在配电箱处集中控制。要求
日光灯带补偿电容,并将功率因数补偿至0.9。
7.设备房采用日光灯链吊式安装,安装高度2.5米;灯具与风管位置冲突时应作调整。
8.跷板开关安装高度为1.4米,地下室插座安装高度为1.4米。
9.照明分支线路采用BV-500全塑铜芯电线,穿PC20管保护,沿结构楼板.墙处暗敷.
10.线路穿管选择表
11.照明平面中未标注线路(除单联单控开关线为2根外)均为三根导线穿管敷设,线路规格及
管径参见系统图.无特别标明处管线选择参见上表.
12.住宅楼设备安装:
1)强电竖井内电度表箱为明装底边距地1.2米.
住户配电箱为嵌墙暗装,底边距地1.7米;机房配电箱底边距地1.4米明装。
2)住户电气设备布置中,施工单位按下列原则定位:
a. 门边开关中距结构门框边150mm;
b. 同一面墙成组插座间距为150mm(中对中),双端口信息插座距墙角线为300mm。
c. 可视对讲分机距墙边为150mm,门铃按钮距墙边150mm。
d. 空调插座安装高度为2米,位置尽量隐蔽,一般要求放在冷媒管出口距空调室内机边缘150mm,
若在墙角,要求距墙角150mm。
五.接地系统
1. 利用基础桩基,承台板,底板两主筋作接地体.两主筋(>=%
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

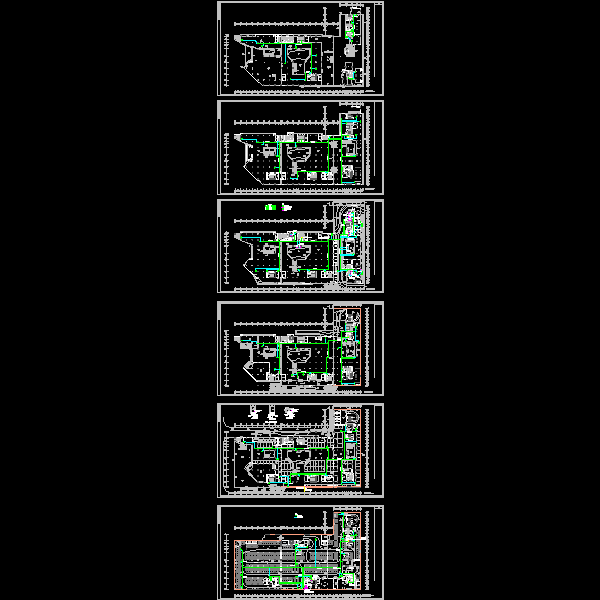

  • 商业大厦电气施工全CAD图纸 - 1
    第 1 张图

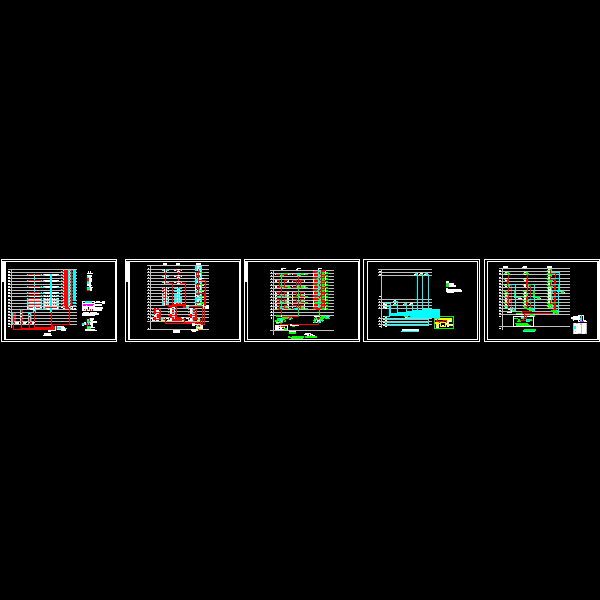

  • 商业大厦电气施工全CAD图纸 - 2
    第 2 张图

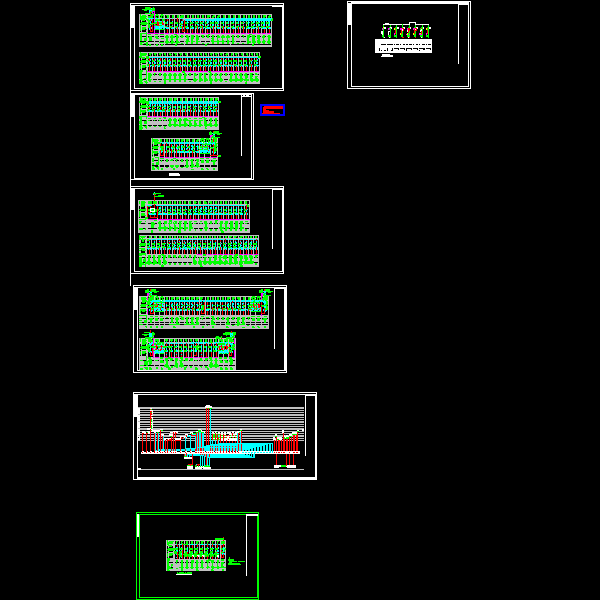

  • 商业大厦电气施工全CAD图纸 - 3
    第 3 张图

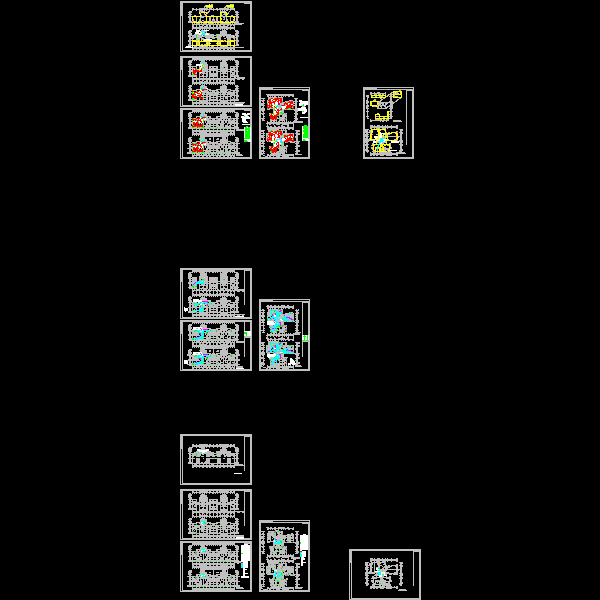

  • 商业大厦电气施工全CAD图纸 - 4
    第 4 张图

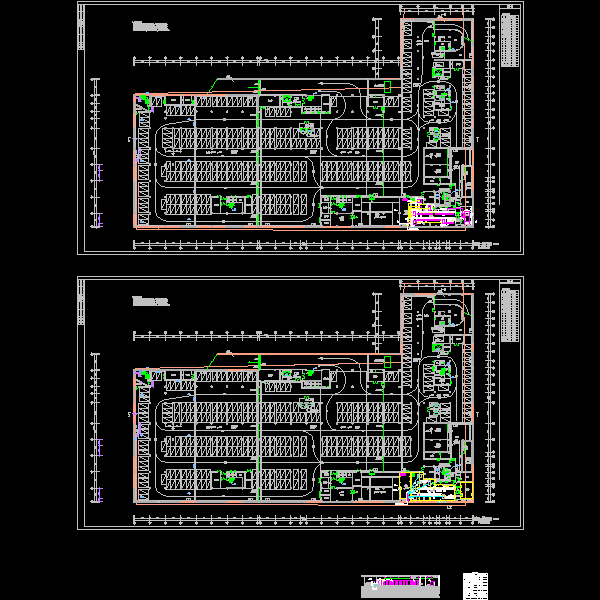

  • 商业大厦电气施工全CAD图纸 - 5
