5层剧院装饰电气CAD图纸

附件详情

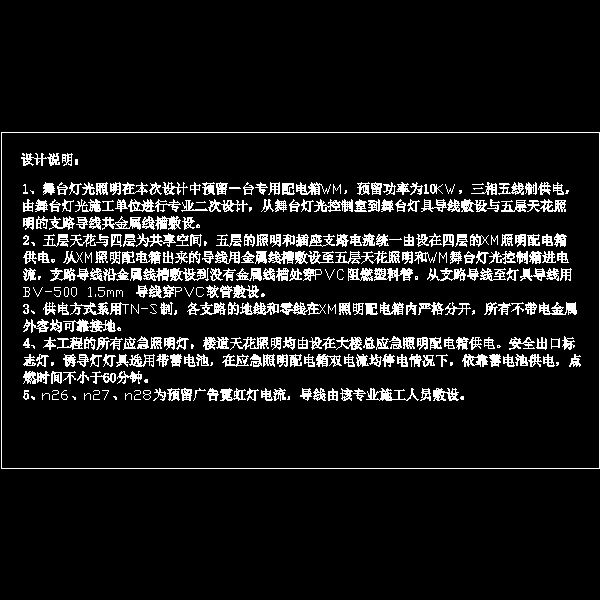

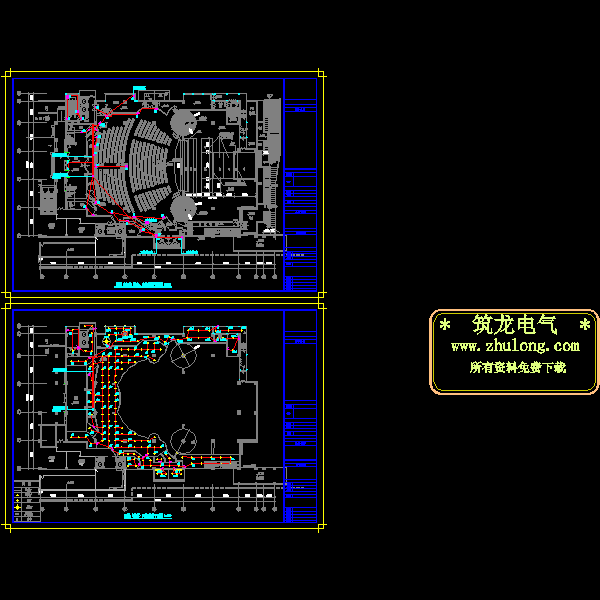

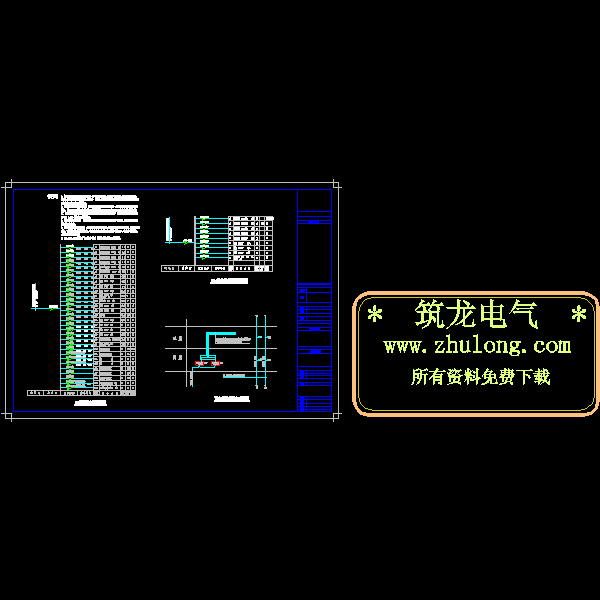

1、舞台灯光照明在该资料中预留一台专用配电箱WM，预留功率为10KW，三相五线制供电，由舞台灯光施工单位进行专业二次设计，从舞台灯光控制室到舞台灯具导线敷设与五层天花照
明的支路导线共金属线槽敷设。
2、五层天花与四层为共享空间，五层的照明和插座支路电流统一由设在四层的XM照明配电箱供电。从XM照明配电箱出来的导线用金属线槽敷设至五层天花照明和WM舞台灯光控制箱进电源，支路导线沿金属线槽敷设到没有金属线槽处穿PVC阻燃塑料管。从支路导线至灯具导线用
BV-500 1.5mm 导线穿PVC软管敷设。
3、供电方式系用TN-S制，各支路的地线和零线在XM照明配电箱内严格分开，所有不带电金属外客均可靠接地。
4、该项目的所有应急照明灯，楼道天花照明均由设在大楼总应急照明配电箱供电。安全出口标志灯，诱导灯灯具选用带蓄电池，在应急照明配电箱双电源均停电情况下，依靠蓄电池供电，点燃时间不小于60分钟。
5、n26、n27、n28为预留广告霓虹灯电源，导线由该专业施工人员敷设。
