车库结构设计施工图纸(单层厂房,共14张)

  • 建筑类别:交通建筑,工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架
  • 结构安全等级:二级
  • 结构最大跨度:33m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

车辆库机车库结构图
该资料包含: 结构设计说明 ,柱及柱间支撑平面布置图,详图,吊车梁、走道板 平面布置图 ,屋架上弦支撑布置图,屋面檩条、拉条布置图,墙面檩条布置图等
共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

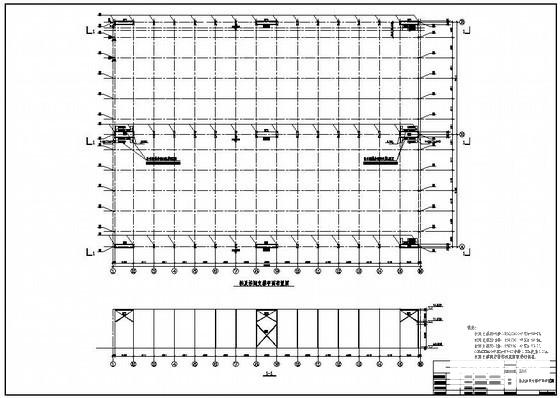

  • 单层厂房结构施工图 - 1
    单层厂房结构施工图 - 1

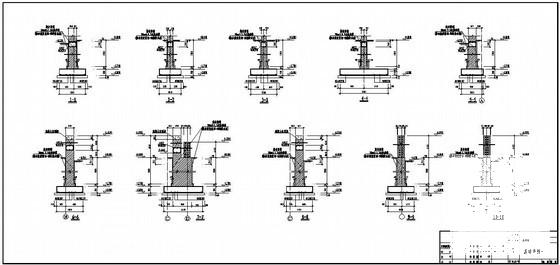

  • 单层厂房结构施工图 - 2
    单层厂房结构施工图 - 2

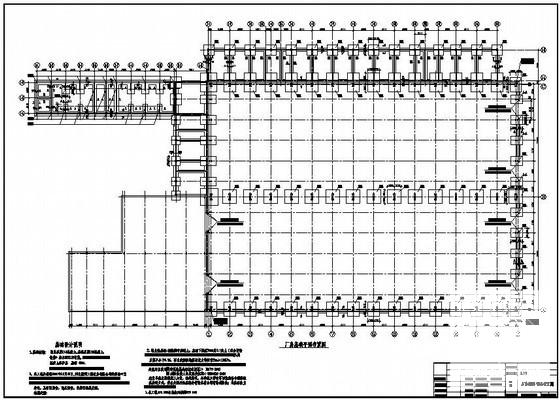

  • 单层厂房结构施工图 - 3
    单层厂房结构施工图 - 3

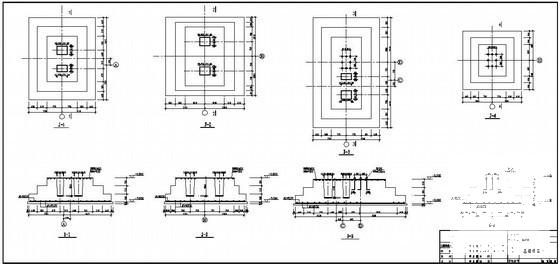

  • 单层厂房结构施工图 - 4
    单层厂房结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
