3层别墅中央空调系统设计施工图纸

  • 设计详细说明:无
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计内容:空调
  • 项目所在地:云南

附件详情

  • 施工设计总说明
  • 一层天花布置图
  • 二层天花布置图
  • 三层天花布置图
  • ......

附件详情

一、设计范围:
空调范围包括:客厅,餐厅,女儿房,书房,主卧房及客卧房......
二、空调系统:
1.空调系统选用一台风冷热泵机组向系统夏季提供7/12°C的空调冷水,冬季提供45/40°C空调热水。
2.采用风机盘管系统,二管制异程式变水量闭式循环系统.......

图纸共4张。

天花布置图

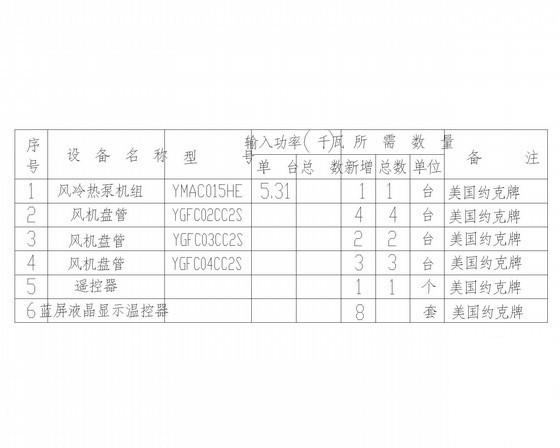

设备材料表

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

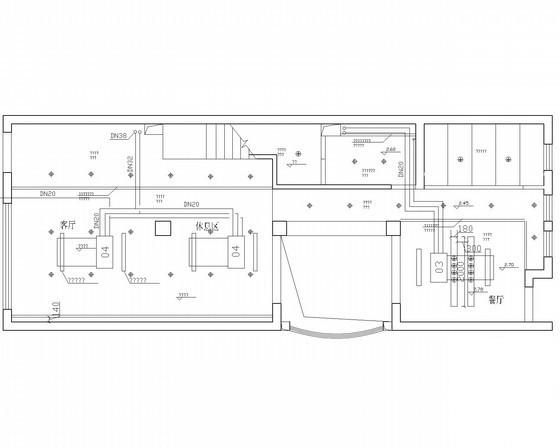

  • 中央空调系统设计 - 1
    中央空调系统设计 - 1

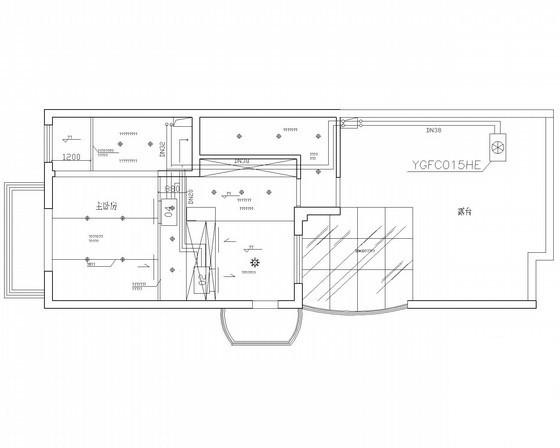

  • 中央空调系统设计 - 2
    中央空调系统设计 - 2
  • 中央空调系统设计 - 3
    中央空调系统设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
