察隅县1-81m柔性钢吊大桥施工设计CAD图纸

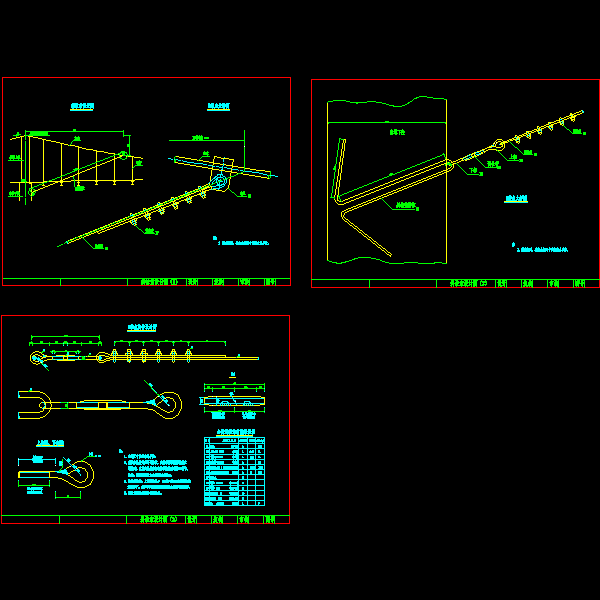

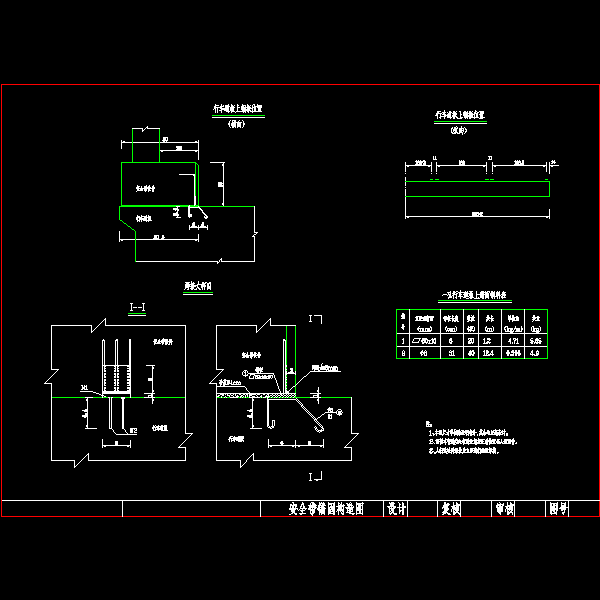

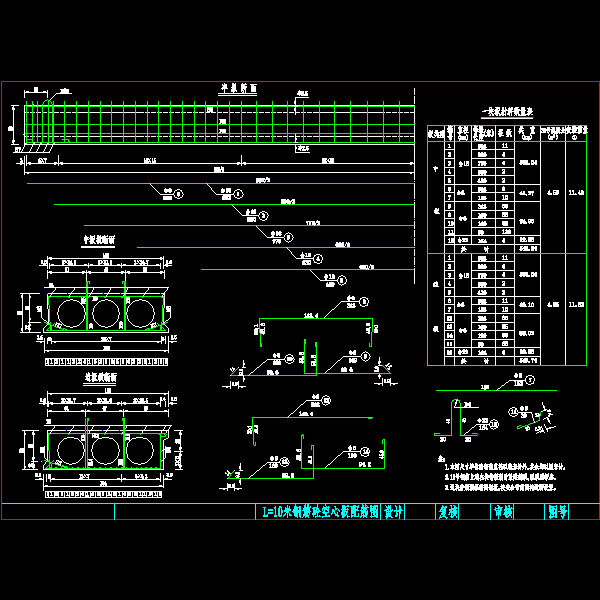

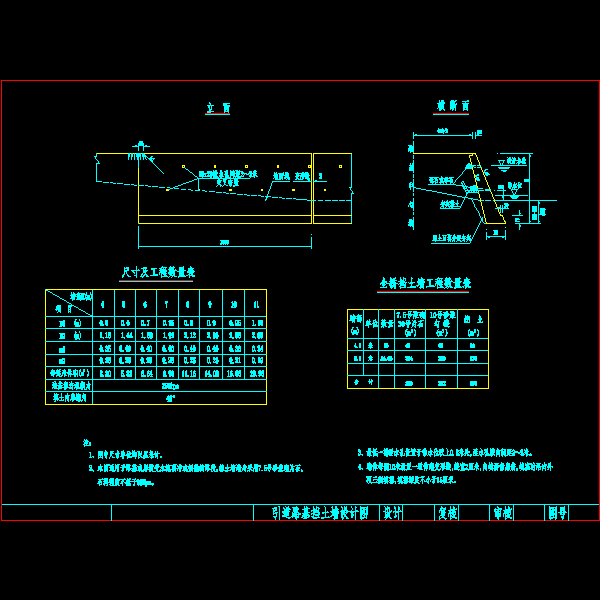

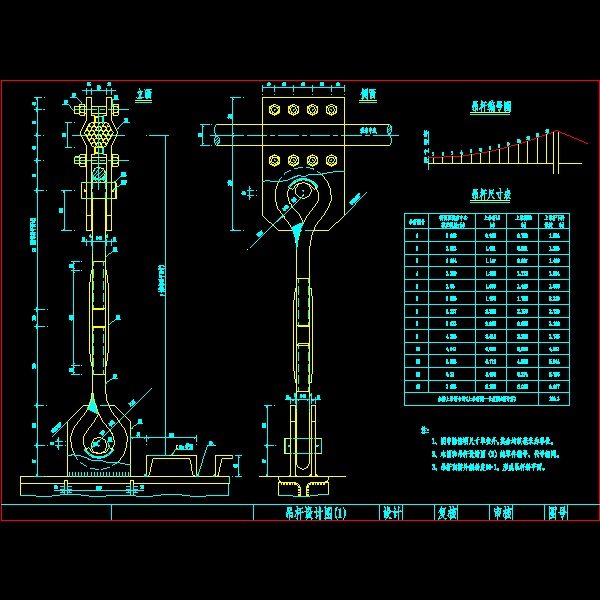

西藏察隅县下察隅镇扎巴大桥（1-81m柔性钢吊桥） 　　（1）桥宽： 4.00米。 　　（2）设计荷载：汽车重10吨。 　　本方案主桥结构为1-81米的柔性钢吊桥，采用钢绞线缆索、重力式锚、摆柱式式索塔，引桥为1-10米的空心板桥。 　　包括以下内容 　　1 说明 　　2 桥位平面图 　　3 全桥工程材料数量表 　　4 桥型布置图 　　5 桥桥道设计图(1)~(2) 　　6 缆索布置图 　　7 吊杆设计图(1)~(2 　　8 索塔设计图(1)~(2) 　　9 锚碇设计图(1)~(2 　　10 斜拉索设计图(1)~(3 　　11 10米空心板一般构造图 　　12 10米空心板钢筋构造图 　　13 引桥桥台一般构造图 　　14 桥台台帽钢筋构造图 　　15 栏杆构造图 　　16 安全带配筋图 　　17 安全带锚固构造图 　　18 桥台台后排水设计图 　　19 防震锚栓及橡胶支座设计图 　　20 引道挡土墙设计图
