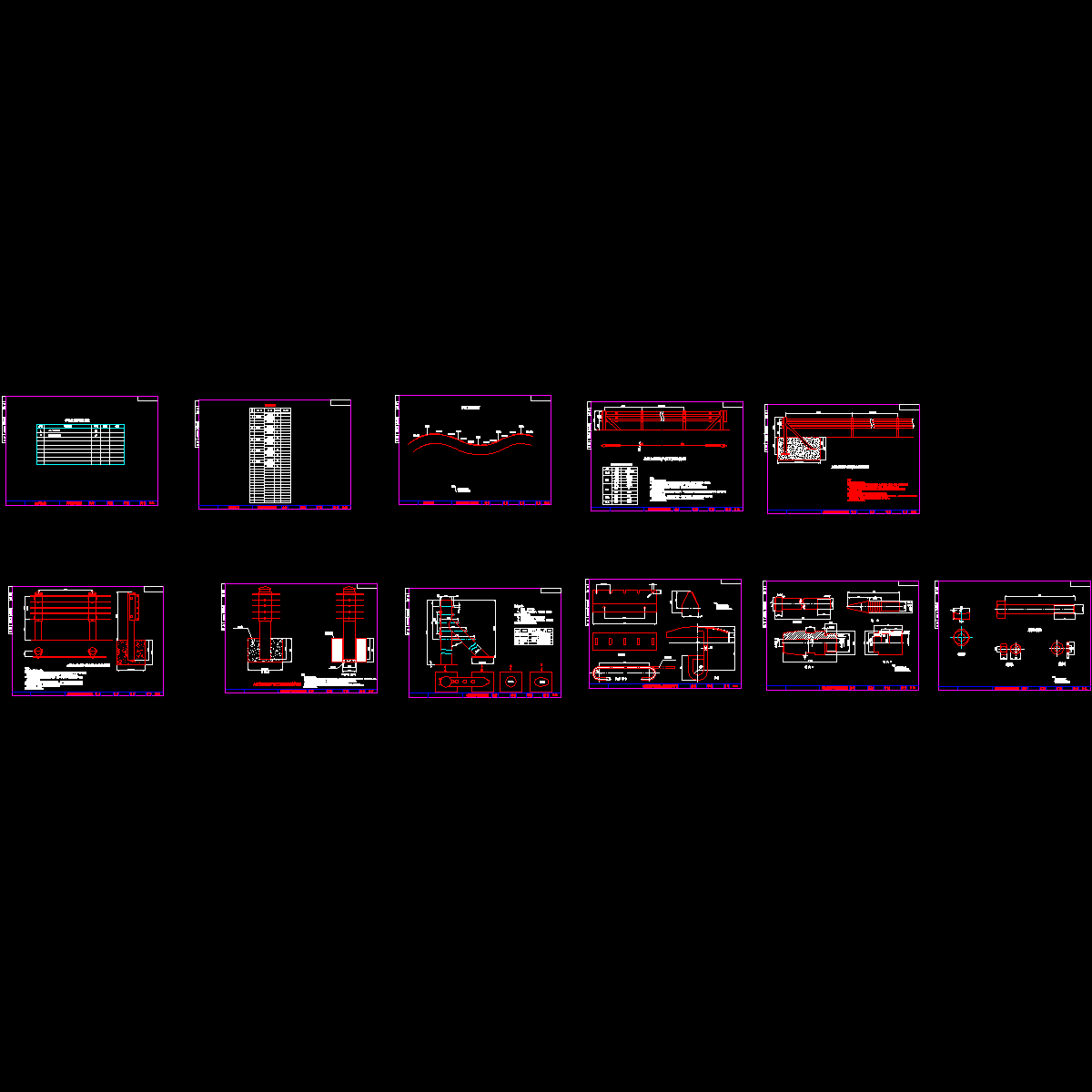

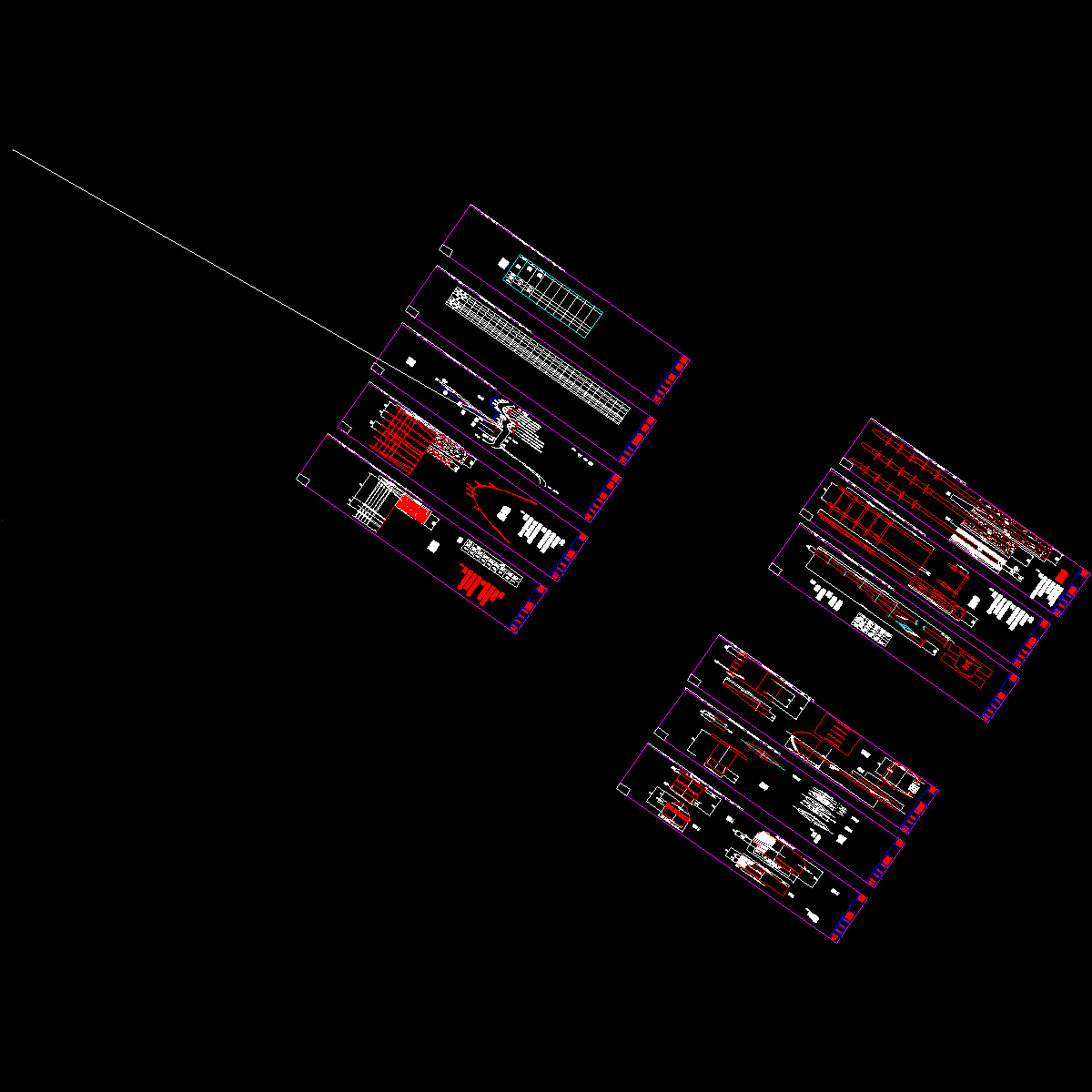

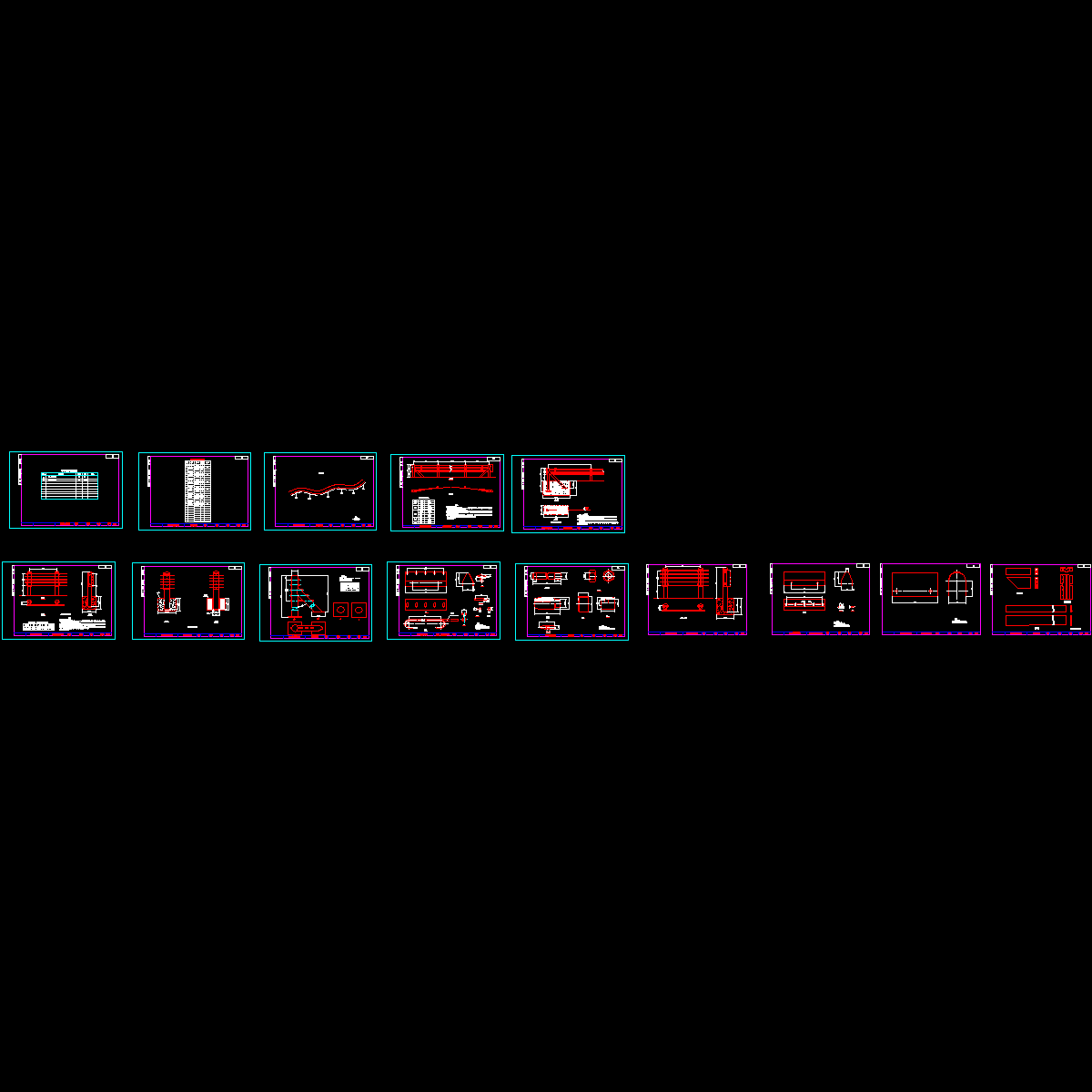

道路工程柔性安全护栏设计通用图纸.dwg

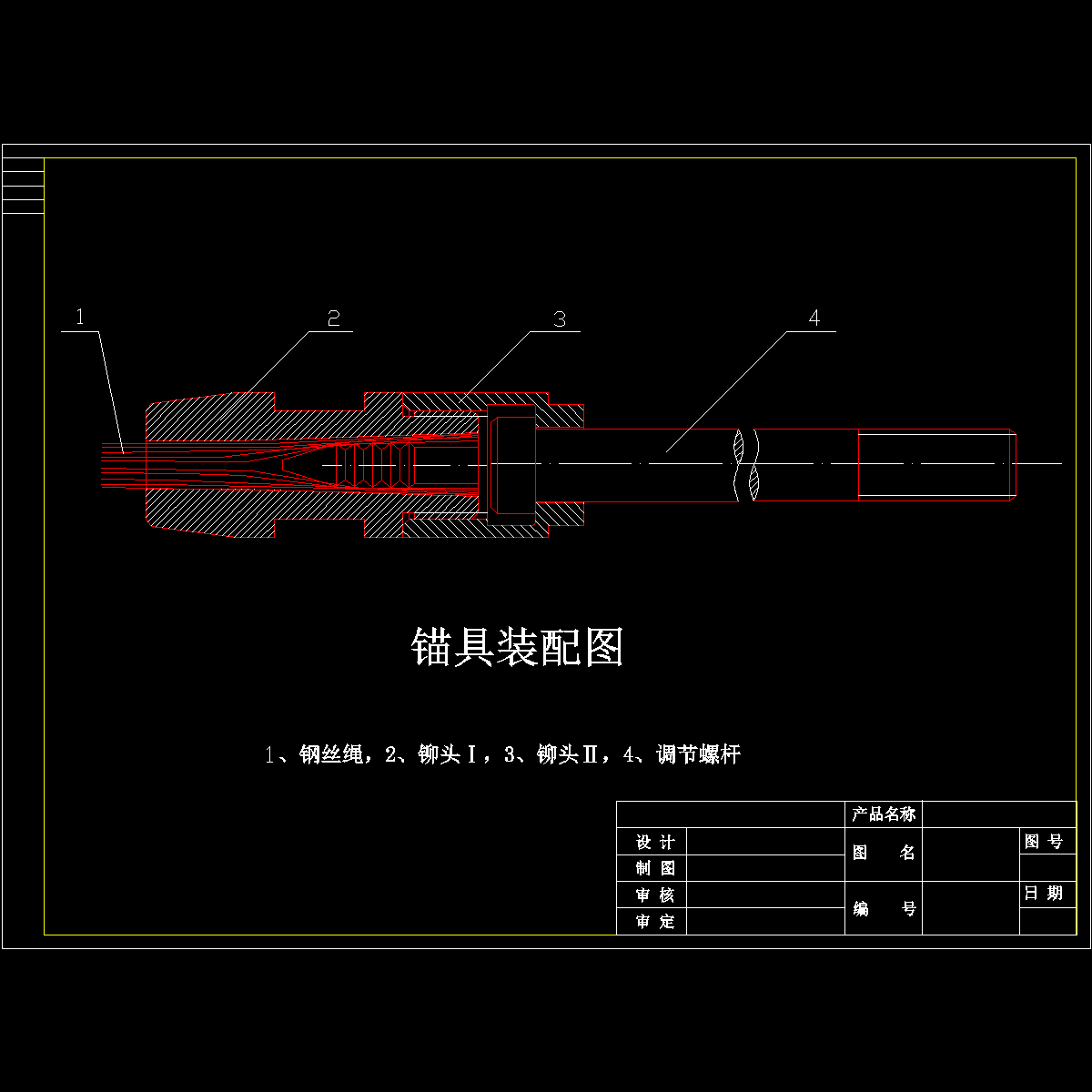

为确保行车安全、美化道路和便于施工，工程采用柔性安全护栏，钢丝绳均采用镀锌钢丝绳，钢丝绳结构为3×7，钢丝绳直径为ф16mm，间距为122.5mm，5根钢丝绳上下并排设置，最下面一根钢丝绳离地高度为430mm，中间布设立柱，钢丝绳与立柱之间通过防阻块连接，两端用端柱连接固定。护栏立柱用ф114×4（±0.3）焊管，立柱间距为3—6米，直线路段为6米，弯曲路段根据公路转弯半径和公路线形情况具体确定，以便确保护栏的安全性能和外观的协调与美观。 　　…… 　　护栏布设根据公路具体情况，防撞护栏主要布设在急弯、陡坡、靠近悬崖、湖边等危险路段的路堤侧，在施工时根据危险程度的大小优先安装危险程度高的路段。安装防撞护栏的预埋方式可采用埋入式、打入式和钻孔式三种埋设方式，施工时必须按有关施工规范标准进行施工。 　　…… 　　外观鉴定： 　　（1）护栏不得有剥落、疤痕、擦伤等明显表面缺陷。 　　（2）护栏线形顺适，色泽一致。 　　（3）护栏立柱顶部应无变形、开裂等现象。 　　…… 　　共41张。
