多层综合楼给排水CAD施工方案图纸

附件详情

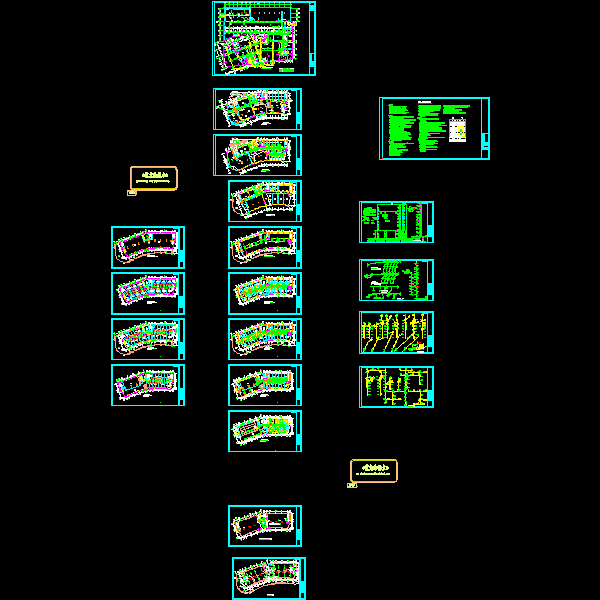

该资料为大连某多层综合楼给排水施工图，工程一共有10层。生活冷水管道采用PPR塑料给水管，采用热熔方式连接，设计秒流量为7.50L/S，入口压力位0.70MP。生活热水管道采用铝合金衬塑ＰＰ－Ｒ管。采用30mm厚橡塑保温。消防水源来自室外消防管网， 消火栓设计秒流量室内为30L/S,室外为30L/S，火灾延续时间为3个小时。
2013年，共20张图。
