装配式预应力混凝土简支T梁上部构造通用CAD图纸[跨径:40m,桥面宽度:分离式路基34.5m]

一、技术标准与设计规范   1、《公路工程技术标准》JTG B01-2003   2、《公路桥涵设计通用规范》JTG D60-2004   3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004   4、《公路桥涵施工技术规范》JTJ041-2000   5、《公路交通安全设施设计技术规范》JTG D81-2006   三、主要材料   1、混凝土   (1) 水泥:应采用高品质的强度等级为62.5、52.5、42.5的硅酸盐水泥,同一座桥的预制梁应采用同一品种水泥。   (2) 粗骨料:应采用连续级配,碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm,以防混凝土浇筑困难或振捣不密实。   (3) 混凝土:预制主梁及横隔梁、湿接缝、封锚端、墩顶现浇连续段、桥面现浇混凝土均采用C50;桥面铺装采用沥青混凝土。   2、普通钢筋   普通钢筋采用R235和HRB335钢筋,钢筋应符合《钢筋混凝土用热轧光圆钢筋》(GB13013-1991)和《钢筋混凝土用热轧带肋钢筋》(GB1499-1998)的规定。凡钢筋直径大于等于12mm者,采用HRB335热轧带肋钢;凡钢筋直径小于12mm者,采用R235 (A3)钢。   本册图纸中R235钢筋主要采用了直径d=8mm与d=10mm两种规格;HRB335钢筋主要采用了直径d=12、16、25、28mm四种规格。   3、预应力钢筋   采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线,其力学性能指标应符合《预应力混凝土用钢绞线》(GB/T5224-2003)的规定。   4、其他材料   1)钢板:钢板应采用《碳素结构钢》GB700-1988规定的Q235B钢板。   2)锚具:预制T梁正弯矩钢束采用15-8型及15-9型系列锚具及其配件,预应力管道采用圆形金属波纹管;预制梁在墩顶处的负弯矩钢束采用BM15-4型扁锚及其配件,管道采用扁形金属波纹管。   3)支座:可采用板式橡胶支座或盆式橡胶支座,其材料和力学性能均应符合现行国家和行业标准的规定。      四、设计要点   1、本通用图的结构体系为简支桥面连续结构,按全预应力构件设计。   2、设计计算采用平面杆系结构计算软件计算,横向分配系数按刚接梁法计算,并采用空间结构计算软件校核。   3、设计参数   1)混凝土:重力密度γ=26.0kN/ ,弹性模量EC=3.45× MPa。   2)沥青混凝土:重力密度γ=24.0kN / 。   3)预应力钢筋:弹性模量Ep=1.95×105 MPa,松驰率ρ=0.035,松驰系数ζ=0.3。    4)锚具:锚具变形、钢筋回缩按6mm(一端)计算;金属波纹管摩阻系数μ=0.25,偏差系数k=0.0015。   5)支座不均匀沉降:Δ=5mm   6)竖向梯度温度效应:按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)规定取值。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

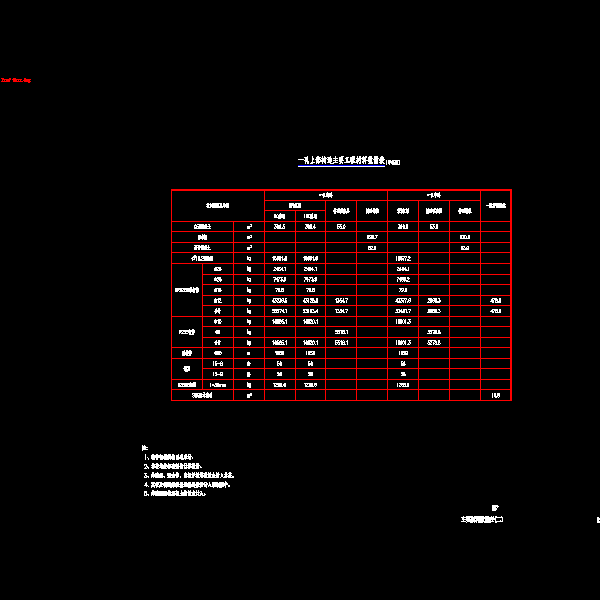

  • 01主要材料数量表(一).dwg
    01主要材料数量表(一).dwg

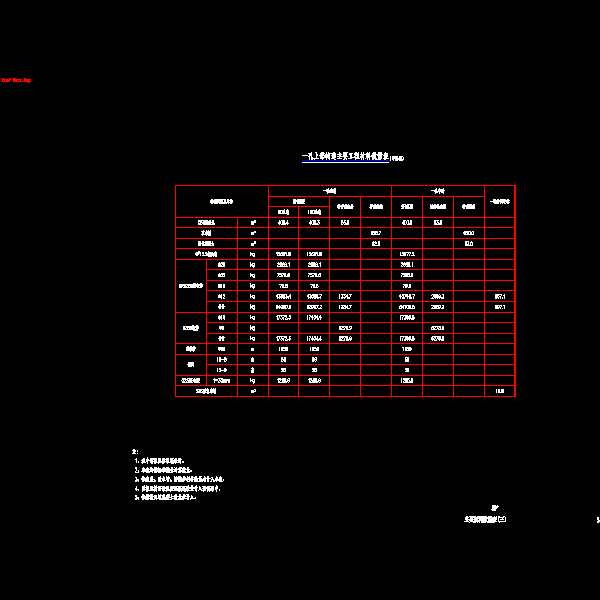

  • 02主要材料数量表(二).dwg
    02主要材料数量表(二).dwg
  • 03主要材料数量表(三).dwg
    03主要材料数量表(三).dwg
  • 04上部构造标准横断面图.dwg
    04上部构造标准横断面图.dwg

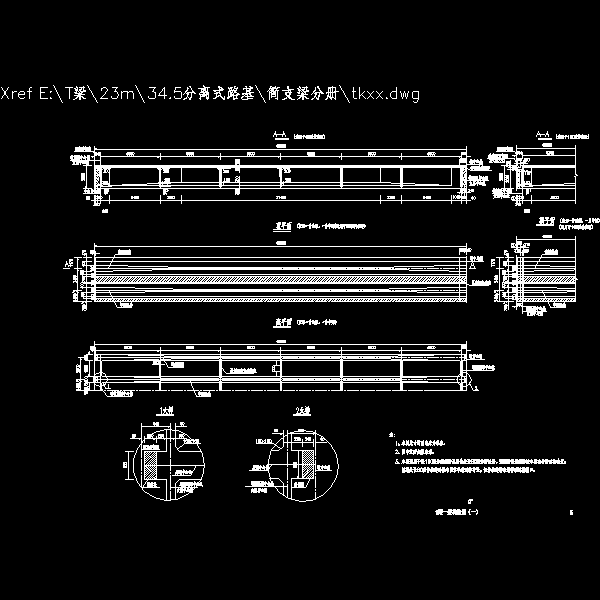

  • 05t梁一般构造图(一).dwg
    05t梁一般构造图(一).dwg
  • 06t梁一般构造图(二).dwg
    06t梁一般构造图(二).dwg
以上是部分截图,请下载附件后查看完整高清内容
