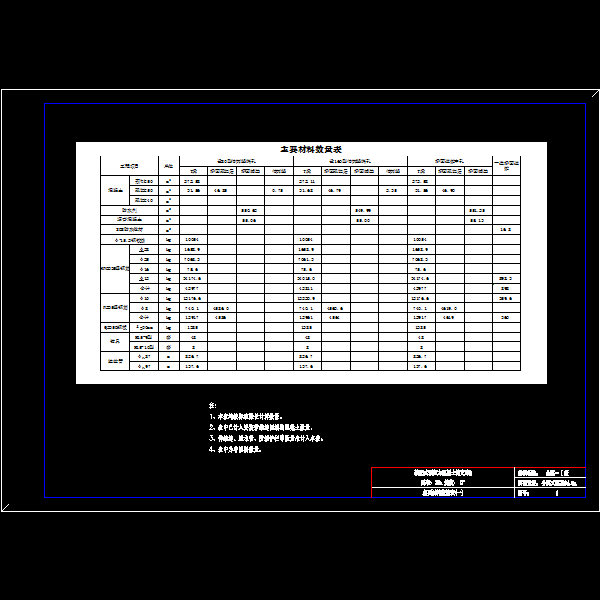

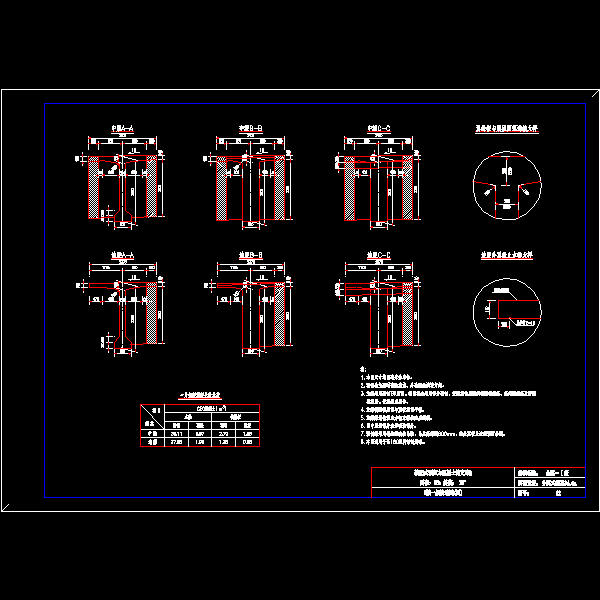

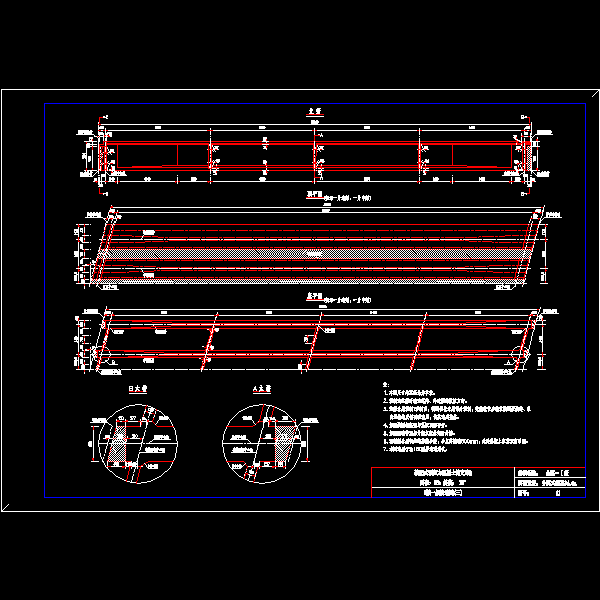

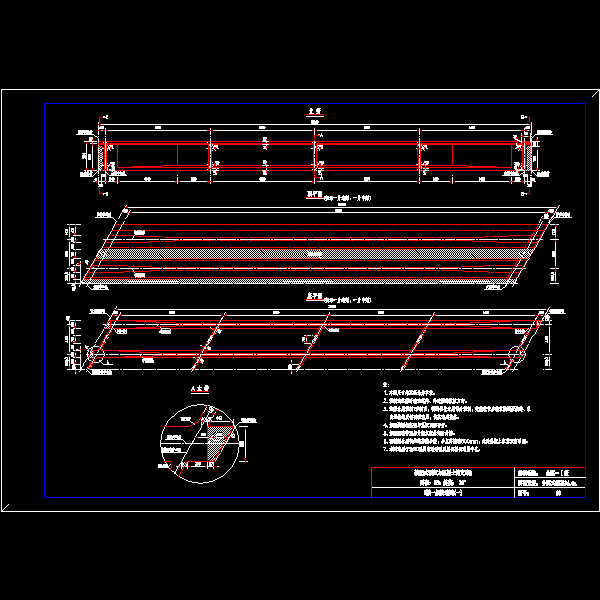

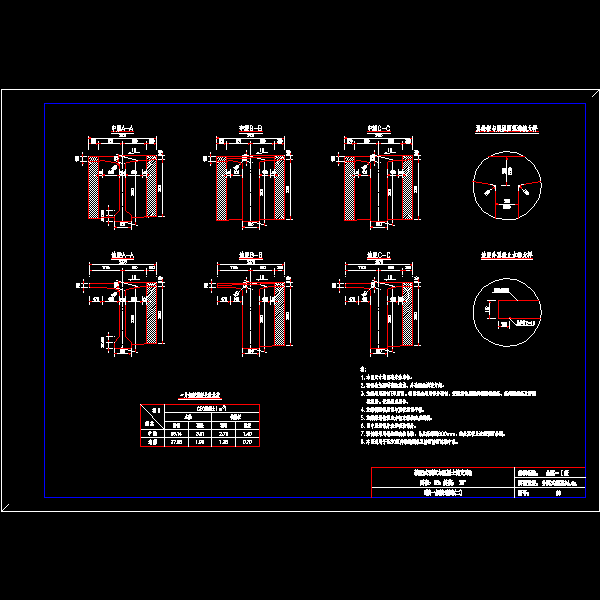

装配式预应力混凝土简支T梁上部构造通用CAD图纸[跨径：35m，桥面宽度：分离式路基34.5m]

一、技术标准与设计规范 　　1、《公路工程技术标准》JTG B01-2003 　　2、《公路桥涵设计通用规范》JTG D60-2004 　　3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 　　4、《公路桥涵施工技术规范》JTJ041-2000 　　5、《公路交通安全设施设计技术规范》JTG D81-2006 　　三、主要材料 　　1、混凝土 　　1）水泥：应采用高品质的强度等级为62.5、52.5、42.5的硅酸盐水泥，同一座桥的预制梁应采用同一品种水泥。 　　2）粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。 　　3）混凝土：预制主梁及横隔梁、湿接缝、封锚端、桥面现浇混凝土均采用C50；桥面铺装采用沥青混凝土。 　　2、普通钢筋 　　普通钢筋采用R235和HRB335钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）和《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。凡钢筋直径大于等于12mm者，采用HRB335热轧带肋钢；凡钢筋直径小于12mm者，采用R235 (A3)钢。 　　本册图纸中R235钢筋主要采用了直径d=8mm与d=10mm两种规格；HRB335钢筋主要采用了直径d=12、16、25、28mm四种规格。 　　3、预应力钢筋 　　采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定。 　　4、其他材料 　　1）钢板：钢板应采用《碳素结构钢》GB700－1988规定的Q235B钢板。 　　2）锚具：采用15-9型及15-10型系列锚具及其配件，预应力管道采用圆形金属波纹管。 　　3）支座：可采用板式橡胶支座或盆式橡胶支座，其材料和力学性能均应符合现行国家和行业标准的规定。 　　四、设计要点 　　1、本通用图的结构体系为简支桥面连续结构，按全预应力构件设计。 　　2、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。 　　3、设计参数 　　1）混凝土：重力密度γ=26.0kN/ ，弹性模量EC=3.45× MPa。 　　2）沥青混凝土：重力密度γ=24.0kN / 。 　　3）预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ζ=0.3。 　　4）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数k=0.0015。 　　5）支座不均匀沉降：Δ=5mm。 　　6）竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）规定取值。
