50695平米地上19层酒店空调施工图纸

  • 设计详细说明:有
  • 建筑类别:商业,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:50695平方米
  • 建筑地上层数:19层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式

附件详情

该项目为酒店改造项目一期工程,地下一层,地上十九层,总建筑面积为50695平方米,总高度为69.4m.地下一层为配电房,水泵房等设备用房及汽车库;一~四层为商场,北楼五层为多功能用房,南楼五~七层为餐厅厨房,八~十九层为酒店公寓用房.一~四层商场及北楼五层中央空调系统设计和南楼五~十九层VRV空调系统设计.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

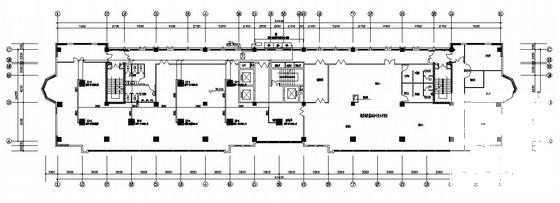

  • 酒店施工图纸 - 1
    酒店施工图纸 - 1

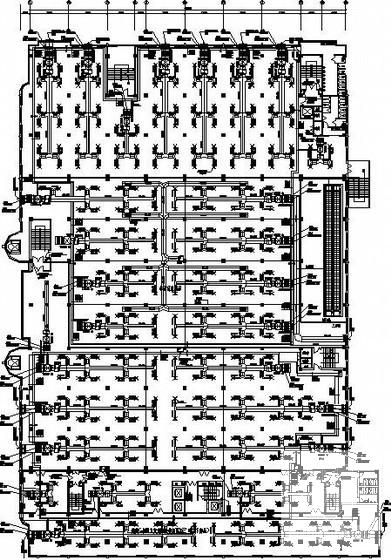

  • 酒店施工图纸 - 2
    酒店施工图纸 - 2

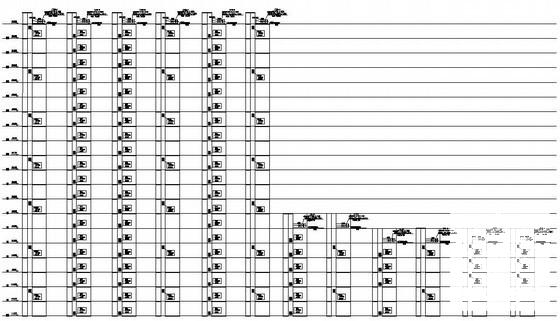

  • 酒店施工图纸 - 3
    酒店施工图纸 - 3

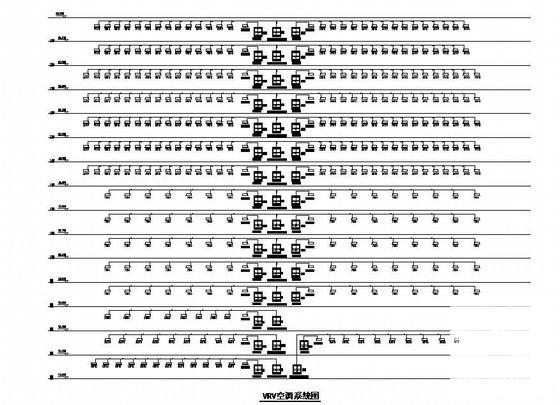

  • 酒店施工图纸 - 4
    酒店施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
