16000平米地上5层大酒店中央空调施工图纸

附件详情

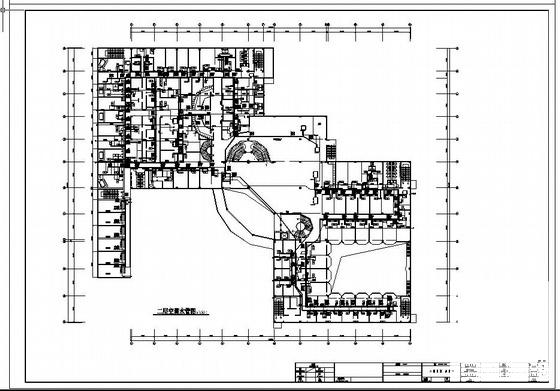

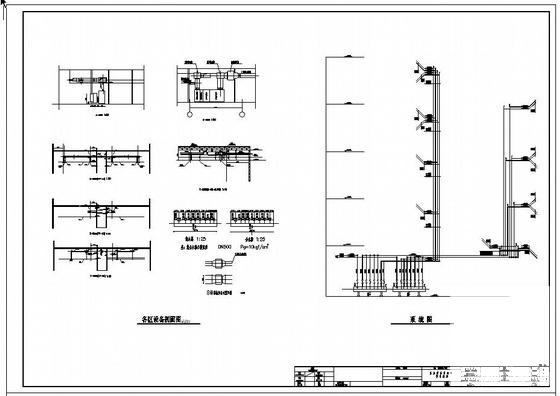

某大酒店二期工程局部客房，五层，建筑面积约16000平方米。一二层为桑拿区，三层为KTV包厢，四五层为客房。二期工程冷热源由一层冷冻机房供给，分别提供7-12℃的冷水供夏天空调制冷，由汽-水热交换器提供55-60℃的热水供冬天空调采暖。

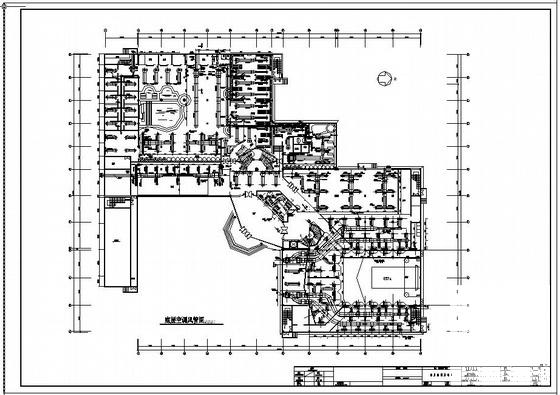

根据功能的不同及建筑装修的分布情况，划分为四个系统：演艺厅及桑拿浴区为全空气低速送风方式。门厅为低速送风方式，桑拿休闲包厢及KTV包厢为风机盘管带新风系统，客房为风机盘管带新风系统。休闲包厢及KTV包厢及浴区设排风。客房，KTV包厢夏天24-26℃，冬天18-20℃。桑拿夏天26-28℃，冬天24-25℃。
